Вертикальный солнечный модуль SQUARE SQ140 / SQ220
SQUARE — вертикальные солнечные модули 140 / 220 Вт для установки на опорах. Монокристаллические солнечные элементы и модульная конструкция. Для автономного освещения и оборудования. Гарантия — 1 год.
- Максимальная мощность Pmax: 140 Вт / 220 Вт
- Размеры модуля: 220 × 220 × 1060 мм / 220 × 220 × 1560 мм
- Сечение: Квадратное / Квадратное
- Материалы: Стекло и алюминий / Стекло и алюминий
- Солнечные элементы: Монокристаллические / Монокристаллические
- КПД солнечных элементов: 23,2% / 23,2%
- Разъёмы: MC4 / MC4
- Напряжение Vmp и ток Imp: Уточняются при подборе системы / Уточняются при подборе системы
- Рабочая температура: −40…+85 °C / −40…+85 °C
- Степень защиты: IP65 / IP65
- Гарантия: 1 год / 1 год
Вертикальный солнечный модуль SQUARE SQ140 / SQ220
SQUARE — вертикальные солнечные модули квадратного сечения мощностью 140 и 220 Вт. Четыре стороны с фотоэлектрическими элементами формируют компактную конструкцию вокруг опоры. Модули предназначены для систем наружного освещения и другого оборудования с солнечным питанием.
Модельный ряд

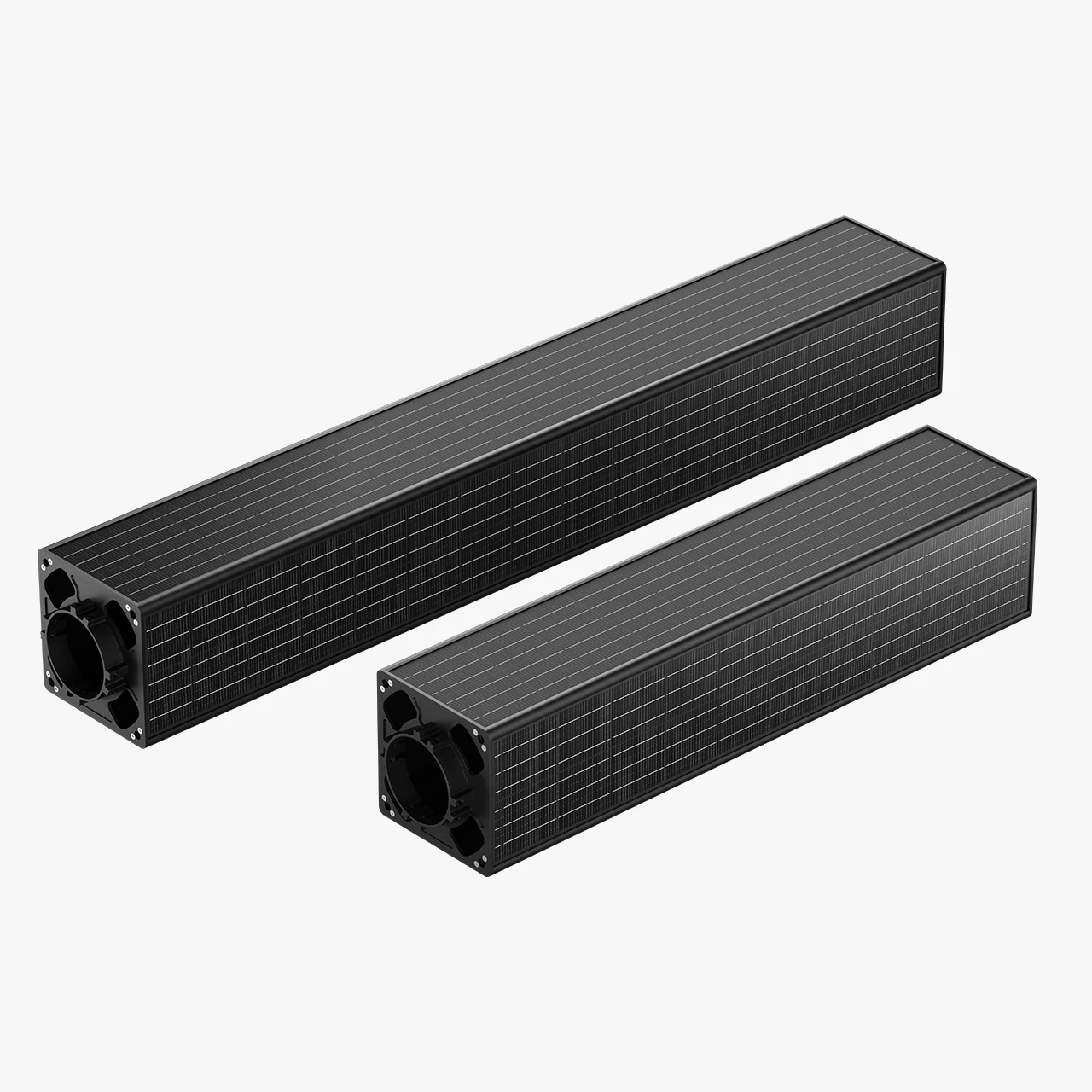

SQUARE SQ140 и SQ220 — модули разной высоты
Технические характеристики
| Модель | SQ140 | SQ220 |
|---|---|---|
| Максимальная мощность Pmax | 140 Вт | 220 Вт |
| Размеры модуля | 220 × 220 × 1060 мм | 220 × 220 × 1560 мм |
| Сечение | Квадратное | Квадратное |
| Материалы | Стекло и алюминий | Стекло и алюминий |
| Солнечные элементы | Монокристаллические | Монокристаллические |
| КПД солнечных элементов | 23,2% | 23,2% |
| Разъёмы | MC4 | MC4 |
| Напряжение Vmp и ток Imp | Уточняются при подборе системы | Уточняются при подборе системы |
| Рабочая температура | −40…+85 °C | −40…+85 °C |
| Степень защиты | IP65 | IP65 |
| Гарантия | 1 год | 1 год |
Конструкция
Квадратный профиль объединяет солнечные панели и алюминиевые элементы корпуса. Высота различается в зависимости от мощности. Вертикальное размещение позволяет сочетать модуль с осветительной опорой и сохранять единый внешний вид оборудования.
Ключевые компоненты и преимущества
Вертикальное расположениеПанели размещены вдоль опоры. Вертикальная поверхность меньше подвержена накоплению снега, чем горизонтально расположенная панель. |
Панели вокруг опорыФотоэлектрические элементы обращены в разные стороны. В течение дня освещаются разные участки модуля; выработка зависит от солнца и затенения. |
Удобство обслуживанияВертикальное размещение уменьшает накопление пыли и песка. Состояние поверхности и креплений проверяют при плановом обслуживании. |
Модульная системаНесколько модулей можно объединить для питания оборудования большей мощности. Их количество и электрическая схема подбираются под задачу. |
Компактный профильПанели расположены близко к стойке и не образуют широкую выносную плоскость. Допустимую нагрузку на опору и крепления проверяют для места установки. |
Единое оформление системыКвадратный профиль позволяет сочетать солнечную часть с опорой и светильником в едином дизайне. |
Внешний вид и применение

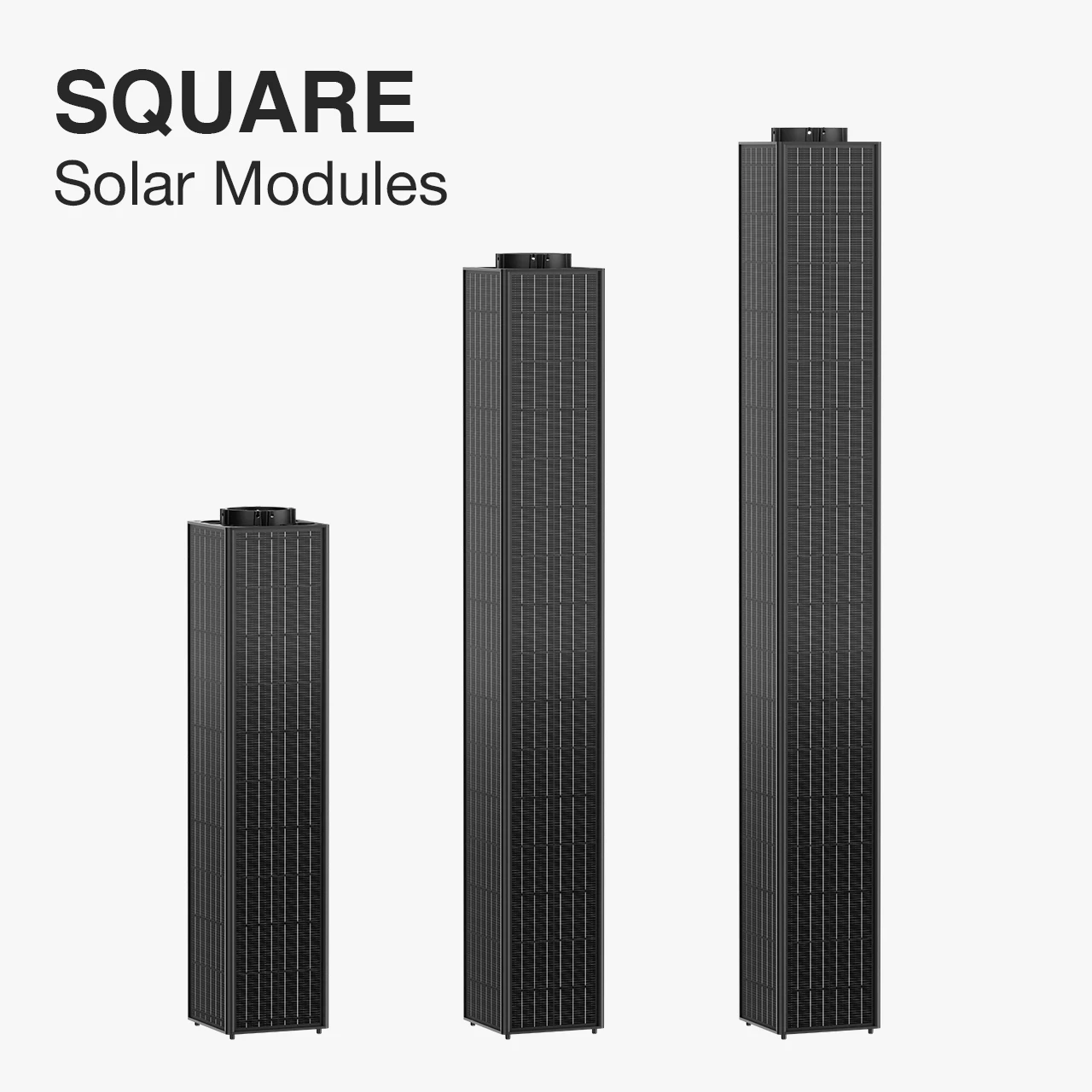

SQUARE — внешний вид серии |

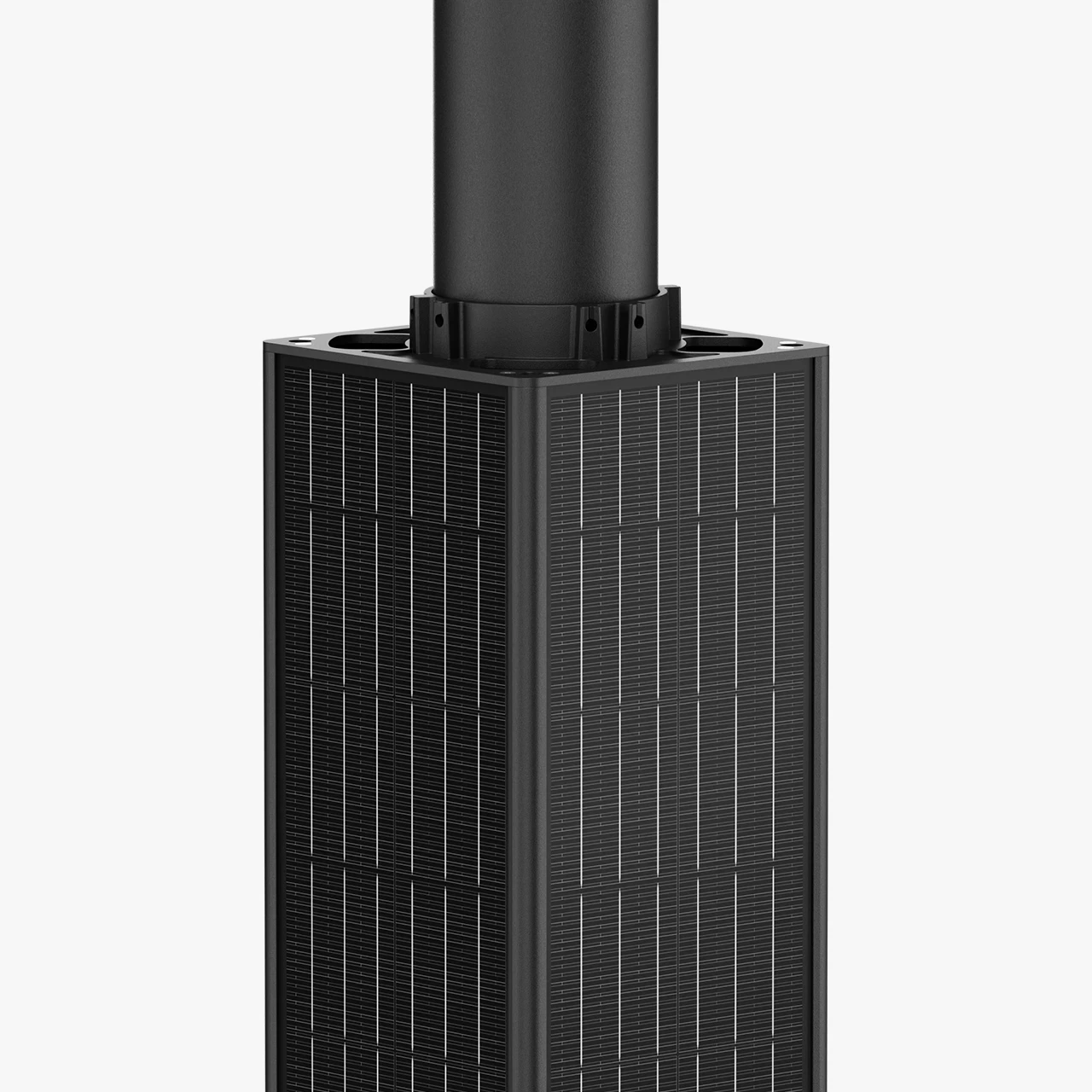

SQUARE — размещение вокруг опоры |

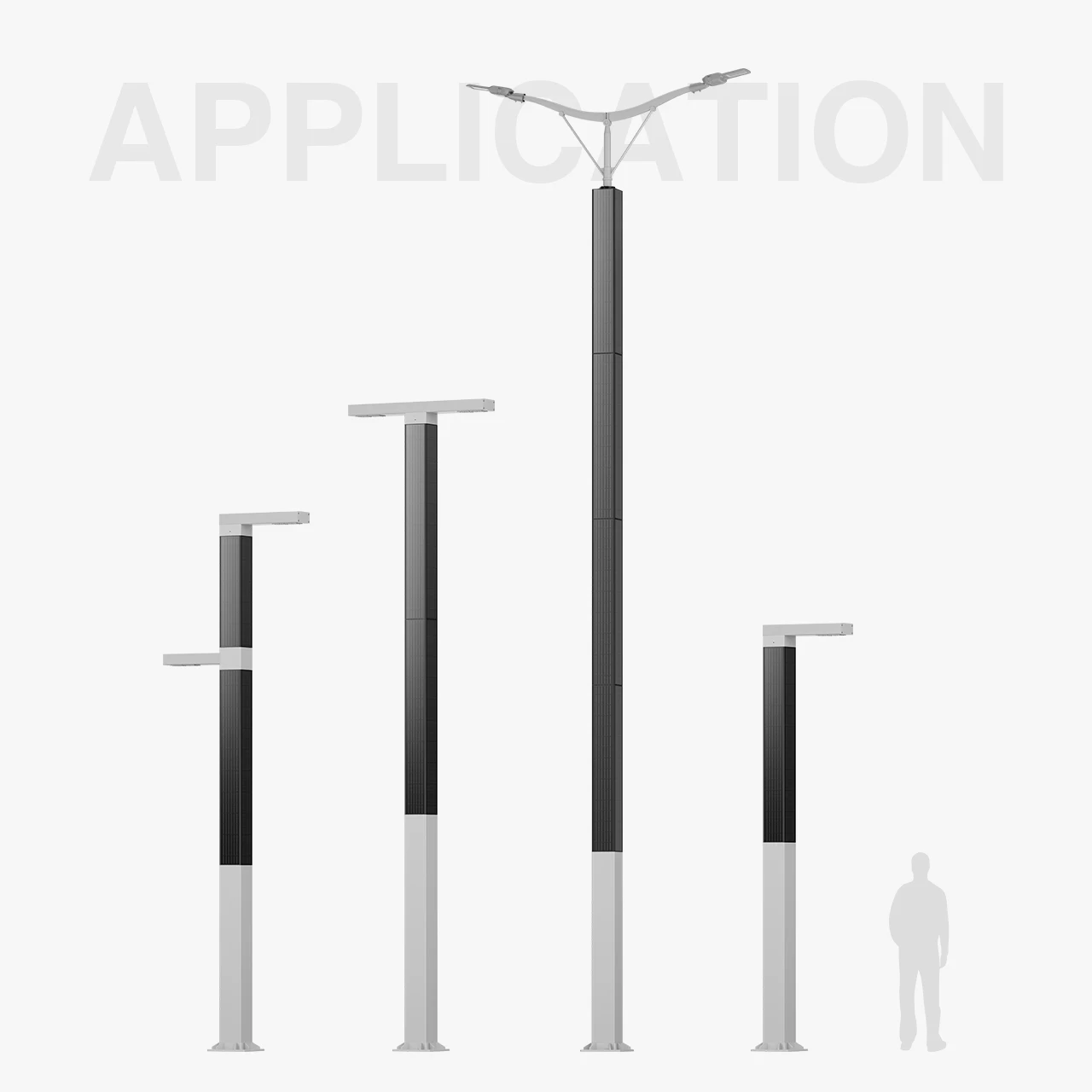

SQUARE — примеры систем освещения |
Парки, подъездные пути, парковки, причалы и общественные пространства. Модули могут использоваться с различными световыми опорами и светильниками при совместимости размеров и электрических характеристик.
Монтаж и подключение
Перед монтажом согласуйте размеры опоры, крепления и электрические параметры исполнения. Один или несколько модулей устанавливаются вертикально и подключаются к совместимой системе питания через MC4. Солнечная часть, контроллер, аккумулятор и нагрузка подбираются по энергопотреблению и условиям объекта.
Комплектация
Состав поставки согласуется для проекта. Опора, светильник, аккумулятор, контроллер и дополнительное оборудование подбираются отдельно. Изображения готовых систем показывают варианты применения солнечного модуля.
Эксплуатация
Размещайте модуль на открытом участке с минимальным затенением. Периодически очищайте поверхность, осматривайте кабели, разъёмы и крепления. Для автономной работы оборудования необходима совместимая система накопления и управления энергией. Фактическая выработка зависит от сезона, погоды и условий установки.
Гарантия
Гарантия — 1 год.
Вопросы и ответы
Что входит в эту серию?
Доступные исполнения: SQ140, SQ220. Их мощность и размеры приведены в таблице.
Можно ли установить несколько модулей на одну опору?
Да, модульная конструкция допускает совместное использование. Количество, крепления и схему подключения подбирают по допустимым нагрузкам и характеристикам контроллера.
Входит ли аккумулятор в солнечный модуль?
Аккумулятор и контроллер являются отдельными компонентами системы и подбираются под энергопотребление оборудования.
Для какого оборудования подходит модуль?
Парки, подъездные пути, парковки, причалы и общественные пространства. Модули могут использоваться с различными световыми опорами и светильниками при совместимости размеров и электрических характеристик.
