Автономный уличный светильник HELIOS 30/50 Вт с выносной солнечной панелью

Автономный уличный светильник HELIOS 30/50 Вт с выносной солнечной панелью

HELIOS — автономные уличные светильники мощностью 30 и 50 Вт с аккумулятором LiFePO4 и MPPT-контроллером внутри корпуса. Отдельная солнечная панель подключается через MC4: её можно разместить на открытом солнце независимо от направления светильника. Серия предназначена для улиц, проездов, пешеходных маршрутов и территорий предприятий.

Модельный ряд

HELIOS T3 — 30 Вт

HELIOS T5 — 50 Вт

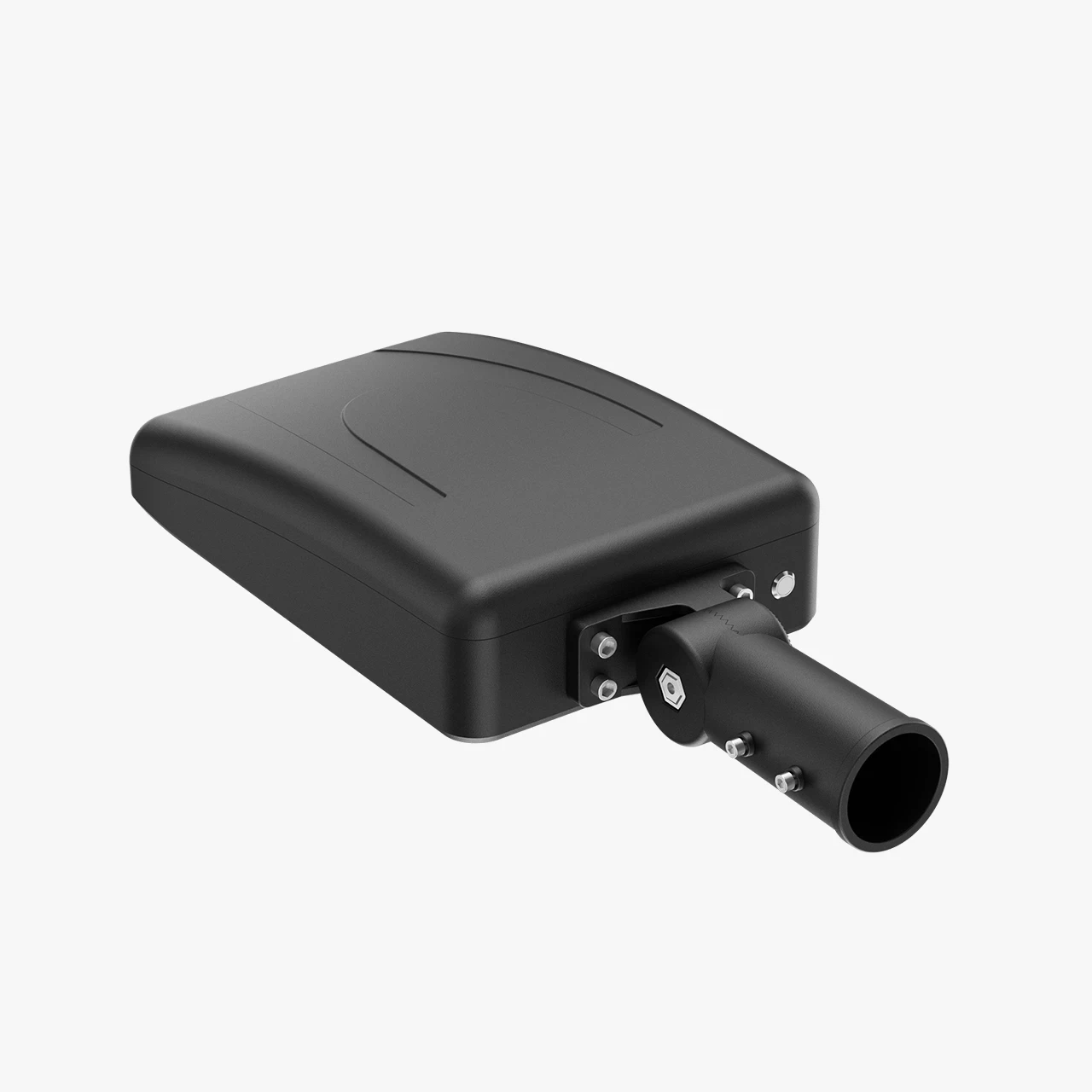

Обе мощности серии используют общий дизайн корпуса. Фотография показывает внешний вид серии; отличие моделей — мощность, аккумулятор и параметры питания.

Технические характеристики

Исполнения и подбор комплектации

Базовая конструкция All-in-Two объединяет светодиодный блок, аккумулятор и контроллер. Плоская солнечная панель или вертикальные солнечные модули устанавливаются отдельно. Панель, опора, её основание, крепёж и дополнительные функции включаются в комплект по согласованной спецификации. Изображения систем показывают варианты исполнения.

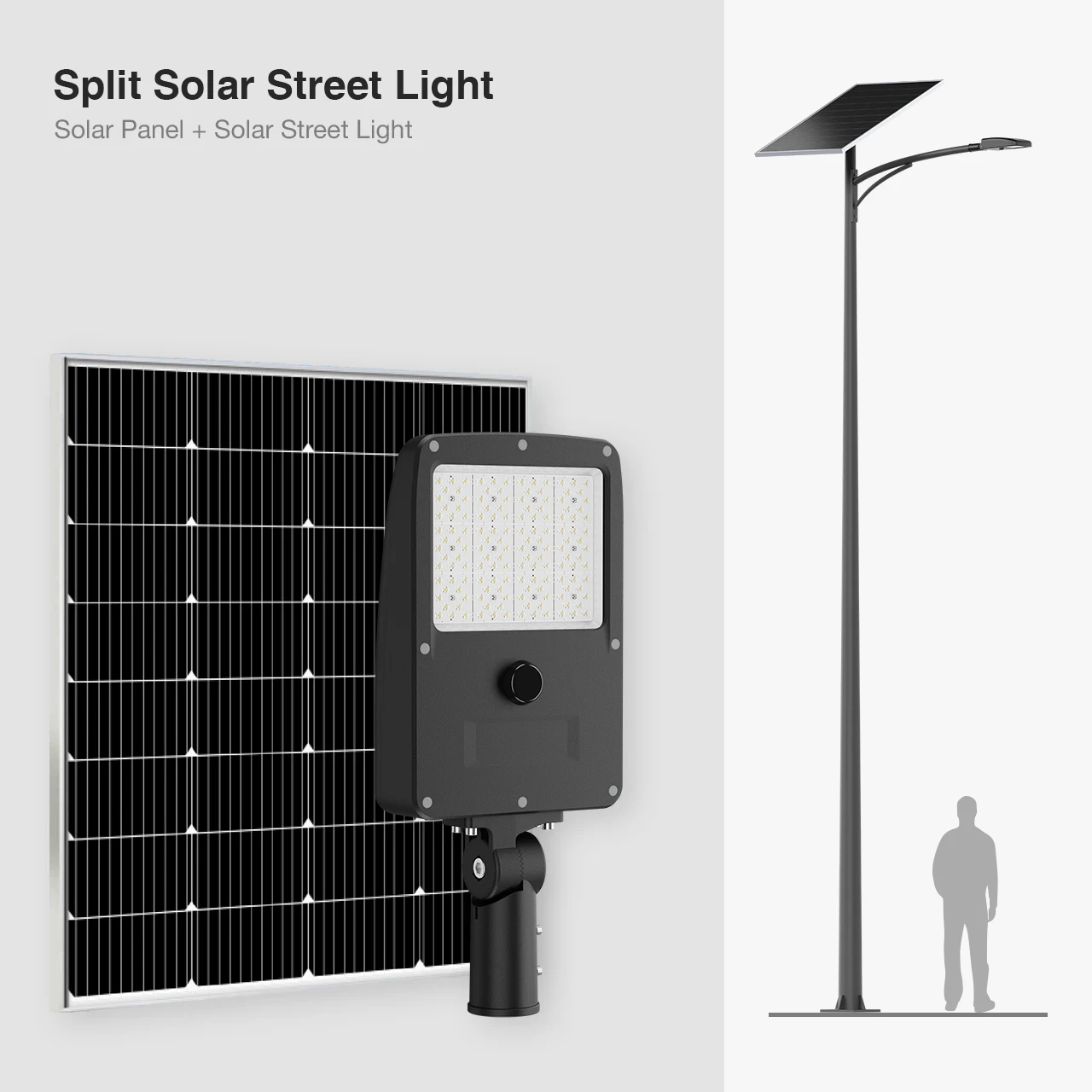

HELIOS — вариант системы с плоской панелью

HELIOS — вариант системы с вертикальными модулями

Ключевые компоненты и преимущества

Выносная солнечная панель Панель можно ориентировать на солнце независимо от направления света. В вариантах комплектации производителя используются монокристаллические элементы с заявленным КПД до 22,5%.	Встроенный аккумулятор LiFePO4 Аккумулятор находится в корпусе светильника: отдельный батарейный ящик не требуется. Ёмкость подбирается под мощность выбранной модели.	Программируемый MPPT Контроллер отслеживает точку максимальной мощности панели. Паспорт указывает КПД слежения 98%; этот показатель не равен общему КПД всей системы.
Дорожное светораспределение Светодиодный модуль и сменные линзы позволяют подобрать освещение для ширины дороги и шага опор. В паспорте приведены варианты T2, T2-M, T3 и T3-M.	Подключение через MC4 Солнечная панель соединяется со светильником кабелем 2,5 мм² с разъёмами MC4. Напряжение, мощность и полярность панели должны соответствовать выбранной системе.	Управление по движению На странице предусмотрен микроволновый либо инфракрасный датчик. Снижение фоновой мощности помогает экономить заряд; тип датчика и доступные режимы согласуются при заказе.

Управление и режимы работы

По паспорту программа A: первые 4 часа — 50% мощности с повышением до 100% при движении, следующие 8 часов — 30% с повышением до 50%; дополнительно показана утренняя функция на 2 часа. В программе B предусмотрены 1 час на 70%, 3 часа на 100% и 8 часов на 30% с повышением до 100% по датчику. Программа C рассчитана на длительную работу с базовой мощностью 10% и повышением по движению. Настройки зависят от контроллера и комплектации пульта.

Автоматическое включение происходит в сумерках. Схемы программ и утренняя функция приведены по паспорту и требуют проверки по маркировке пульта. Общий FAQ страницы содержит другую программу. Продолжительность работы зависит от погоды, заряда, мощности панели и заданной яркости.

Применение

Уличные проезды, жилые кварталы, пешеходные и велосипедные дорожки, парковки, парки, фермы и территории предприятий. Оптику и расстановку опор подбирают по ширине освещаемой зоны и требуемой освещённости.

Конструкция

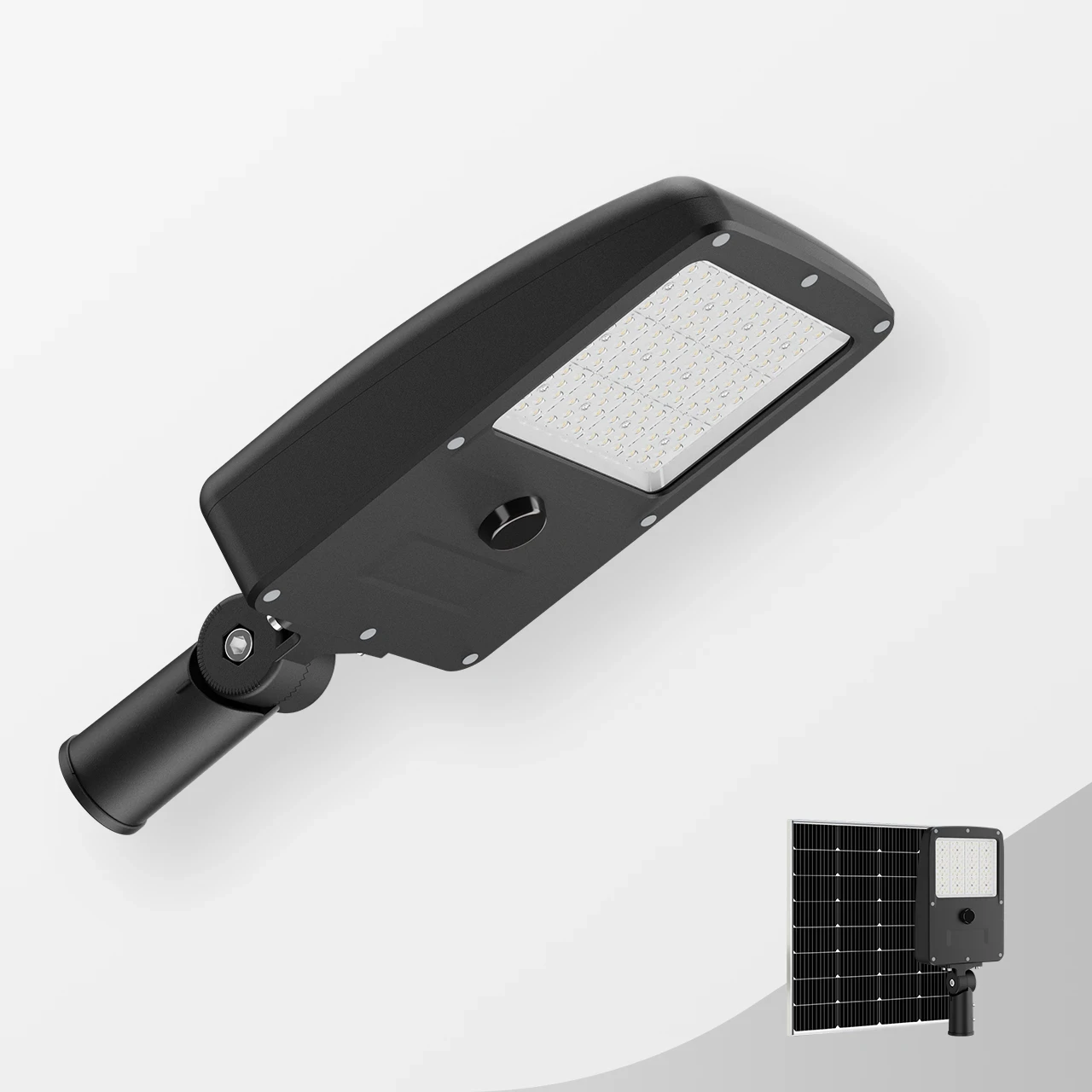

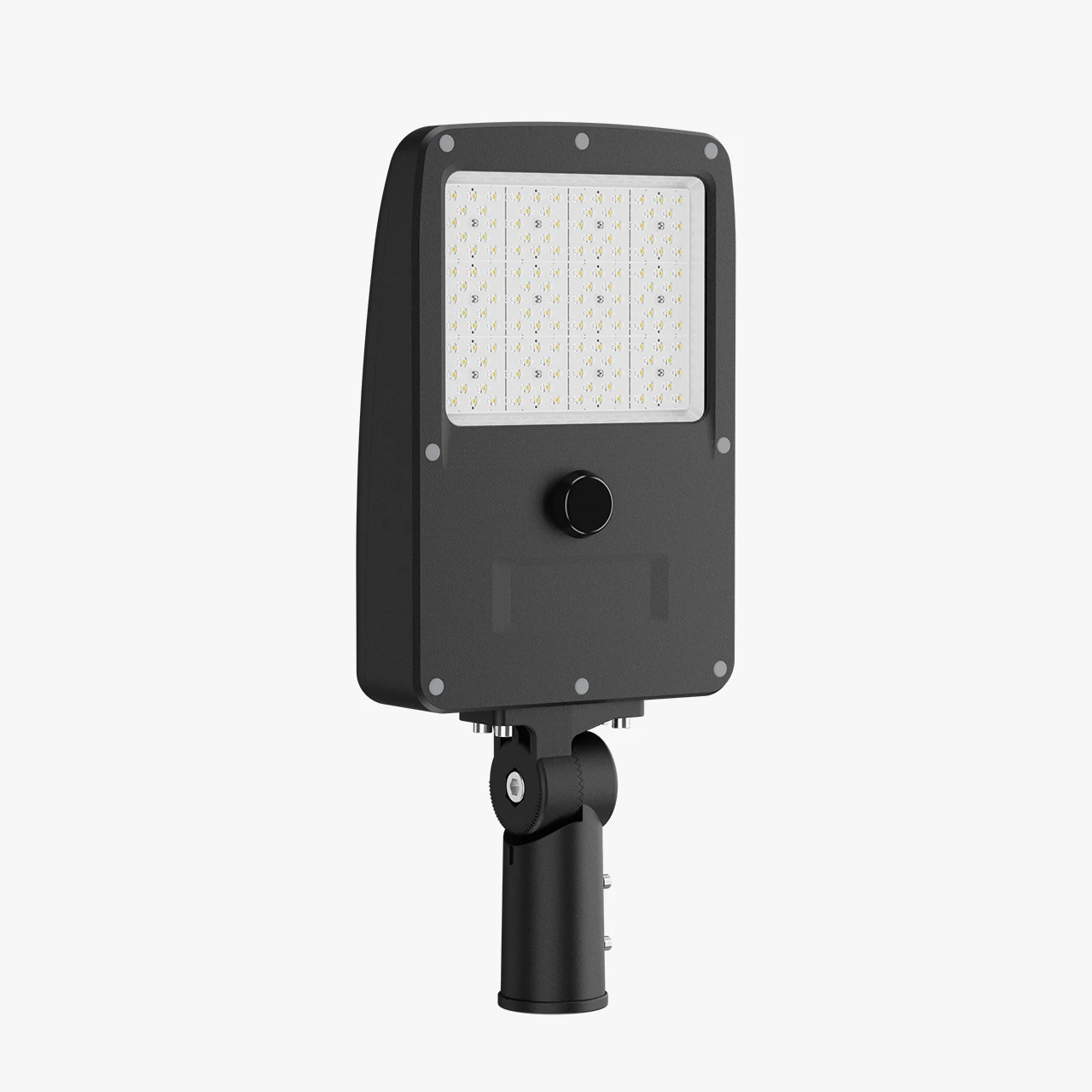

HELIOS — общий вид светильника

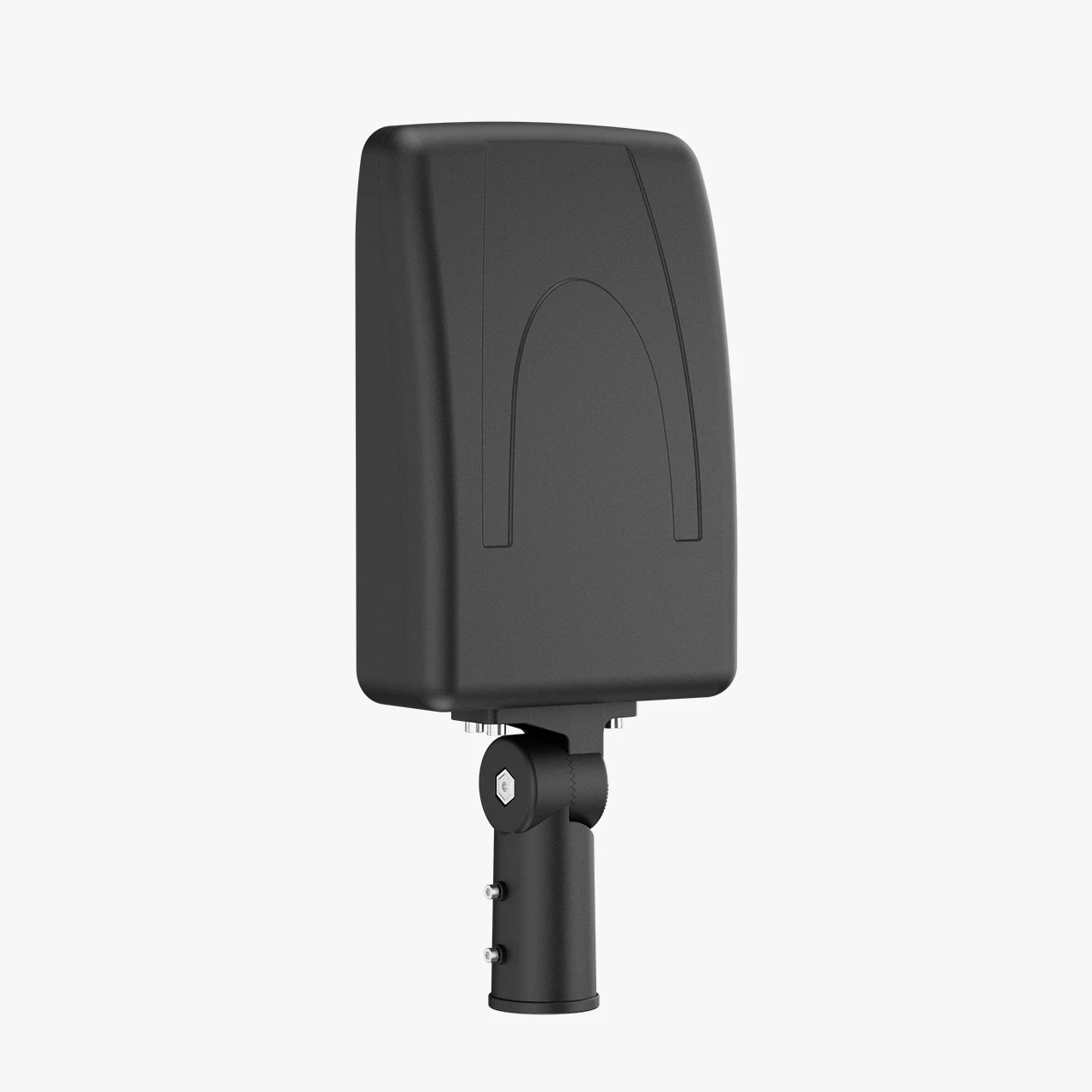

HELIOS — вид сзади

HELIOS — корпус и регулируемое крепление

Монтаж и подключение

Светильник устанавливается на совместимый кронштейн с посадочным диаметром 60 мм. Солнечную панель размещают без затенения и подключают через MC4 с соблюдением полярности. До подъёма на опору проверяют крепления, включение и выбранную программу. Угол светильника и ориентацию панели настраивают раздельно.

Дополнительные возможности

Паспорт предусматривает гибридное исполнение с резервным питанием 85–240 В AC и системы дистанционного мониторинга IoT. Это отдельные опции, требующие соответствующих модулей и согласования комплектации. Вертикальные солнечные модули также выбираются отдельно; их параметры нельзя автоматически переносить на обычную плоскую панель.

Обслуживание

Регулярно очищайте солнечную панель от пыли и загрязнений, проверяйте затенение, состояние кабелей и креплений. При сокращении времени работы проверьте заряд и программу освещения. Замена аккумулятора выполняется с сохранением его типа, напряжения и совместимости с контроллером.

Уточнения к характеристикам

Габариты по паспорту: 610 × 265 × 97 мм; на странице указано 610 × 265 × 98 мм, в старой инструкции — толщина 107 мм. Перед подбором крепления подтвердите исполнение корпуса.

Для T5 страница указывает панель 120 Вт / 18 В, а пример плоской панели в паспорте — 100 Вт / 18 В. В таблице сохранено требование страницы; окончательный подбор выполняется по условиям объекта.

В паспортах указан CRI Ra ≥ 70 и варианты 3000 / 4000 / 5000 / 6000 К, на страницах — CRI > 79 и диапазон 2700–6500 К. В таблице приведены паспортные значения; цветовую температуру выбирают при заказе. Температура светового блока, аккумулятора и контроллера указана раздельно и не означает одинаковый допустимый диапазон зарядки всей системы.

Гарантия

Гарантия — 1 год.
