Автономный уличный светильник THOR 100/120 Вт с выносной солнечной панелью

Автономный уличный светильник THOR 100/120 Вт с выносной солнечной панелью

THOR — мощные автономные уличные светильники 100 и 120 Вт для магистральных дорог и больших открытых территорий. По паспорту световой поток составляет 17 000 и 20 400 лм. Аккумулятор LiFePO4 ёмкостью 921 или 1 075 Вт·ч и MPPT-контроллер находятся внутри корпуса. Система работает с отдельной солнечной панелью и программируемым снижением мощности в течение ночи.

Модельный ряд

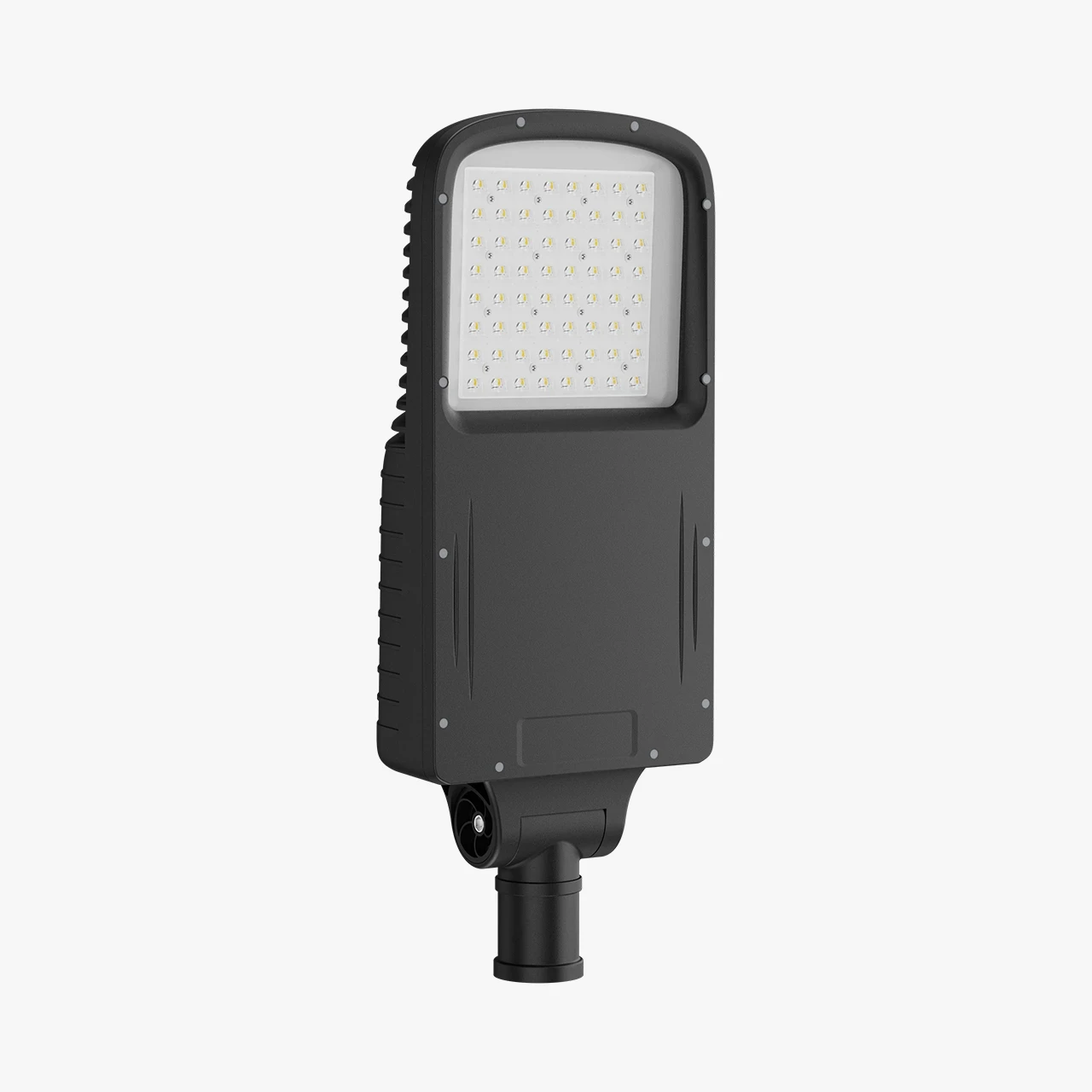

THOR T10 — 100 Вт

THOR T12 — 120 Вт

Обе мощности серии используют общий дизайн корпуса. Фотография показывает внешний вид серии; отличие моделей — мощность, аккумулятор и параметры питания.

Технические характеристики

Исполнения и подбор комплектации

Базовая конструкция All-in-Two объединяет светодиодный блок, аккумулятор и контроллер. Плоская солнечная панель или вертикальные солнечные модули устанавливаются отдельно. Панель, опора, её основание, крепёж и дополнительные функции включаются в комплект по согласованной спецификации. Изображения систем показывают варианты исполнения.

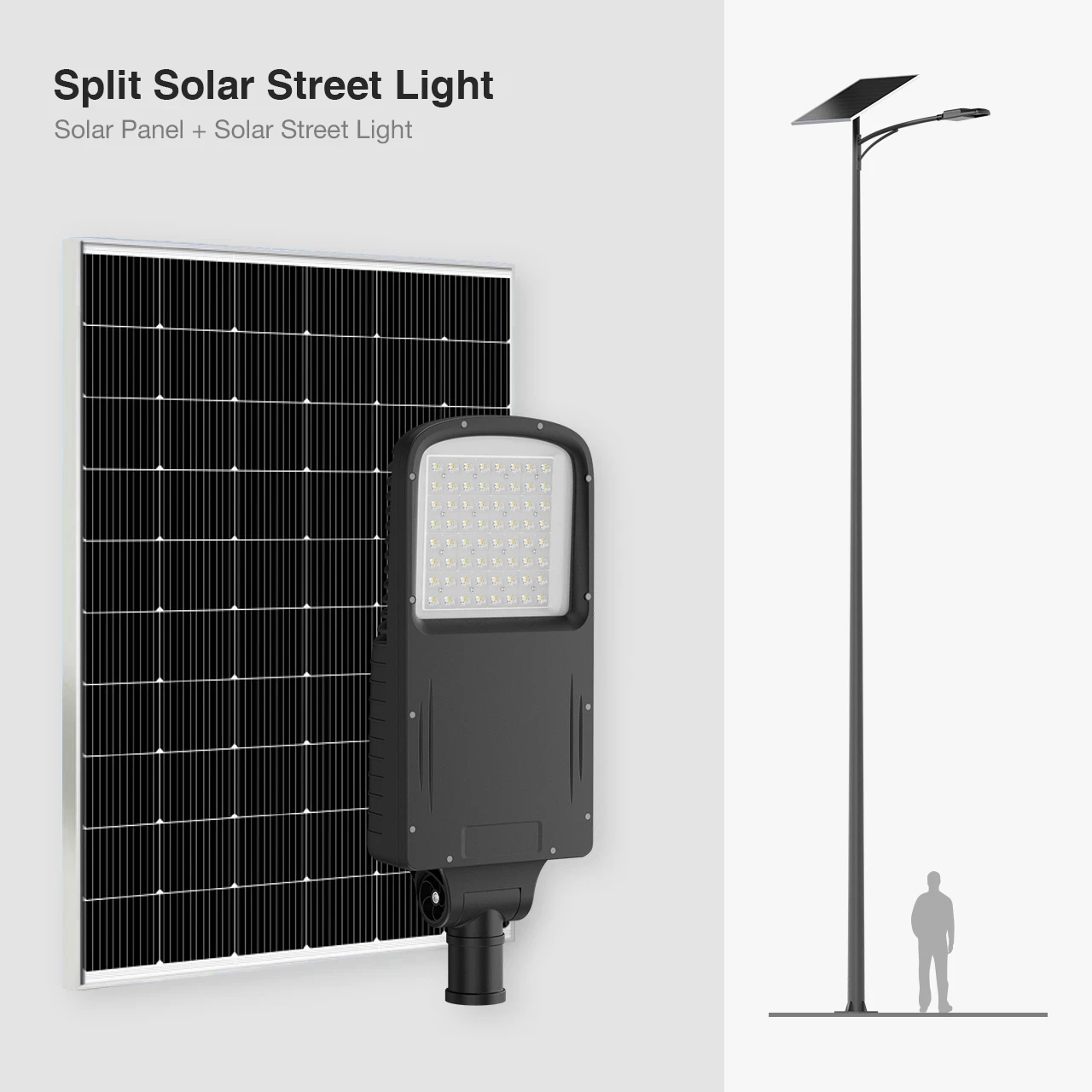

THOR — вариант системы с плоской панелью

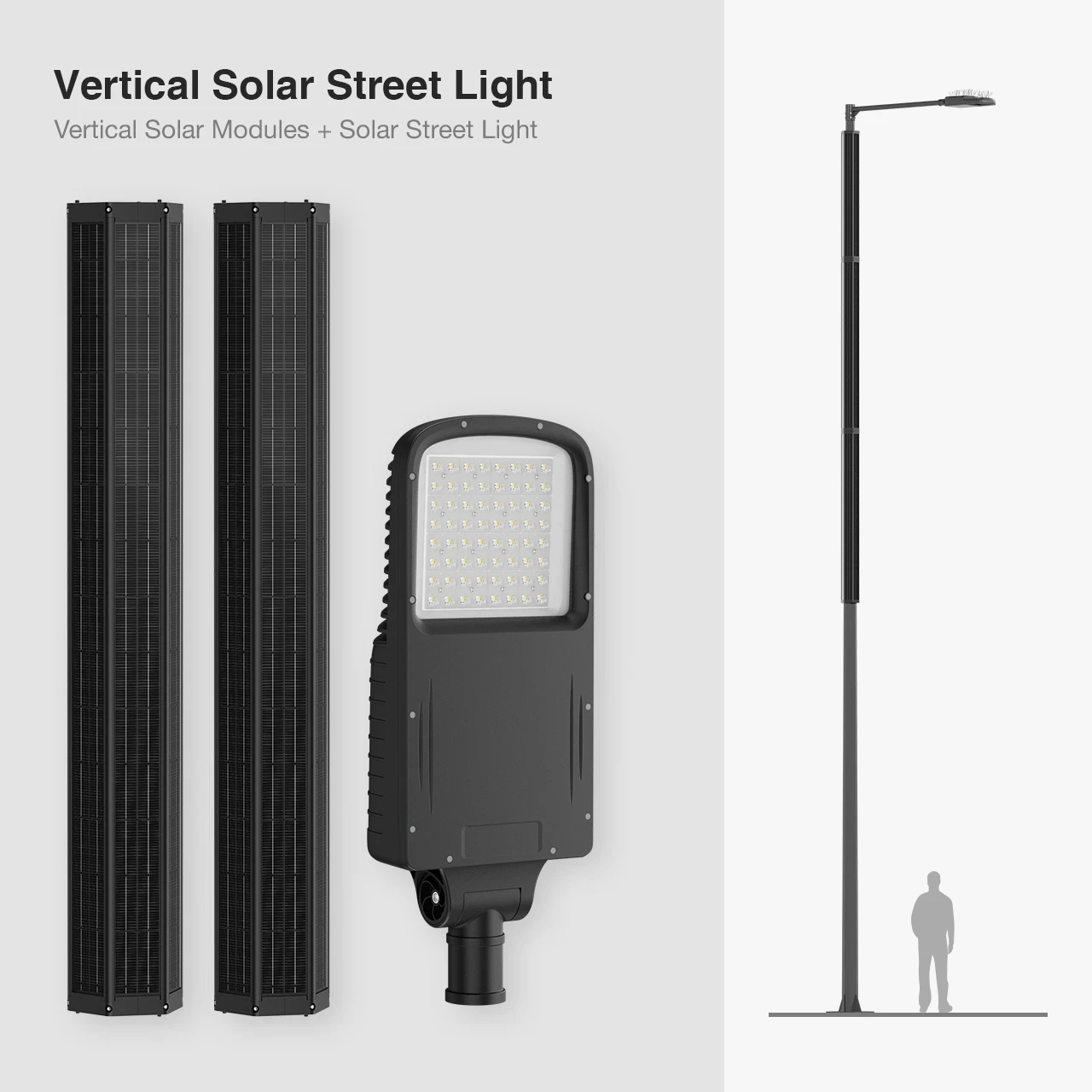

THOR — вариант системы с вертикальными модулями

Ключевые компоненты и преимущества

Выносная солнечная панель Панель можно ориентировать на солнце независимо от направления света. В вариантах комплектации производителя используются монокристаллические элементы с заявленным КПД до 22,5%.	Встроенный аккумулятор LiFePO4 Аккумулятор находится в корпусе светильника: отдельный батарейный ящик не требуется. Ёмкость подбирается под мощность выбранной модели.	Программируемый MPPT Контроллер отслеживает точку максимальной мощности панели. Паспорт указывает КПД слежения 98%; этот показатель не равен общему КПД всей системы.
Дорожное светораспределение Светодиодный модуль и сменные линзы позволяют подобрать освещение для ширины дороги и шага опор. В паспорте приведены варианты T2, T2-M, T3 и T3-M.	Подключение через MC4 Солнечная панель соединяется со светильником кабелем 2,5 мм² с разъёмами MC4. Напряжение, мощность и полярность панели должны соответствовать выбранной системе.	Алюминиевый корпус Корпус из алюминиевого сплава отводит тепло светодиодов. Регулируемое крепление позволяет настроить направление света; антикоррозионное покрытие доступно по заказу.

Управление и режимы работы

В паспорте программа A включает 1 час на 70%, 3 часа на 100%, 2 часа на 50% и 6 часов на 30%; B — 5 часов на 100% и 7 часов на 50%; C — 12 часов на 30%. Дополнительно показана утренняя функция на 2 часа. Управление с пульта позволяет выбрать программу и продолжительность 6 или 12 часов. Работа всю ночь на максимальной мощности не гарантируется этими программами.

Автоматическое включение происходит в сумерках. Схемы программ и утренняя функция приведены по паспорту и требуют проверки по маркировке пульта. Общий FAQ страницы содержит другую программу. Продолжительность работы зависит от погоды, заряда, мощности панели и заданной яркости.

Применение

Магистральные и подъездные дороги, промышленные территории, крупные парковки, транспортные и общественные зоны. Мощность, оптику, высоту и шаг опор выбирают по светотехническому расчёту; солнечную часть — по энергетическому балансу объекта.

Конструкция

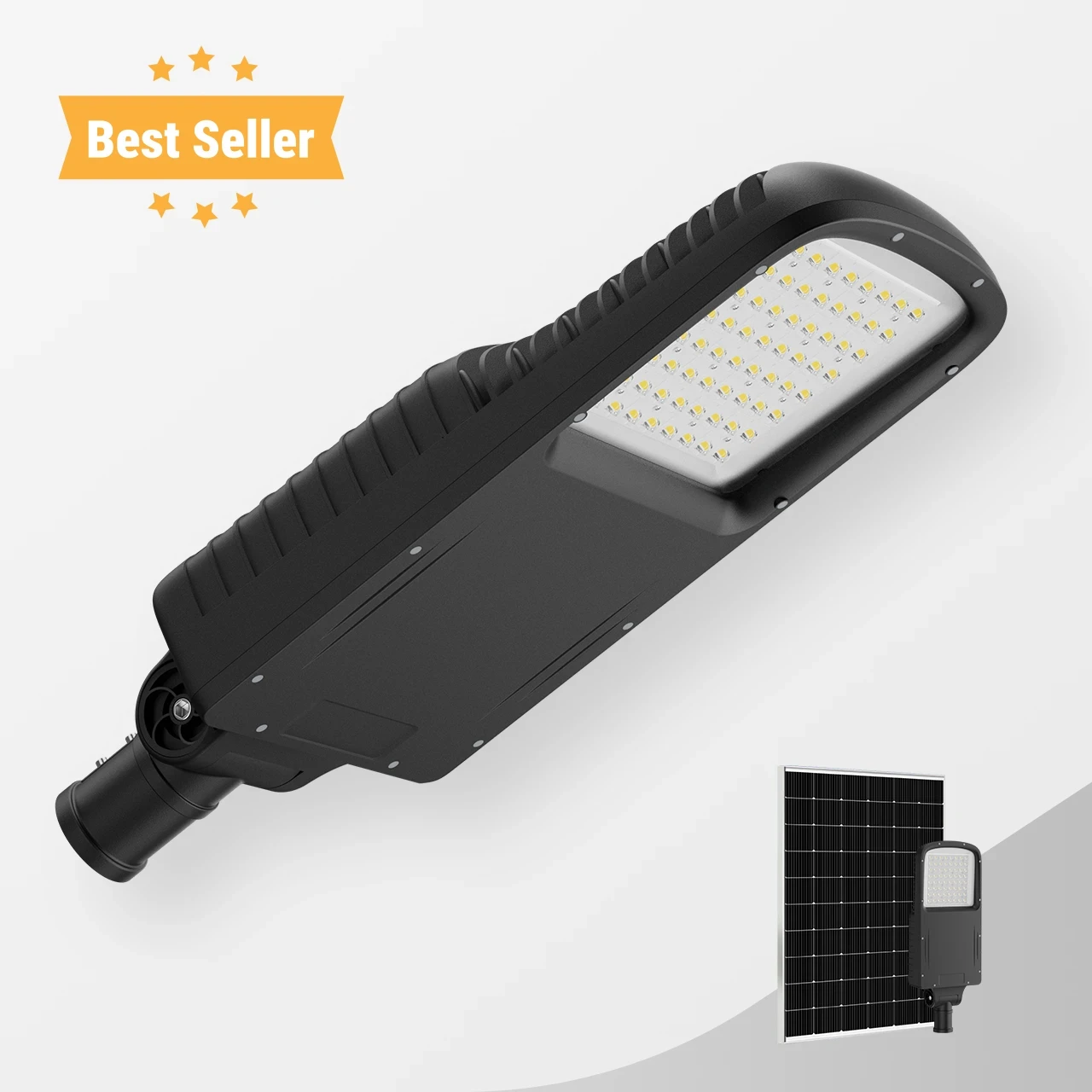

THOR — общий вид светильника

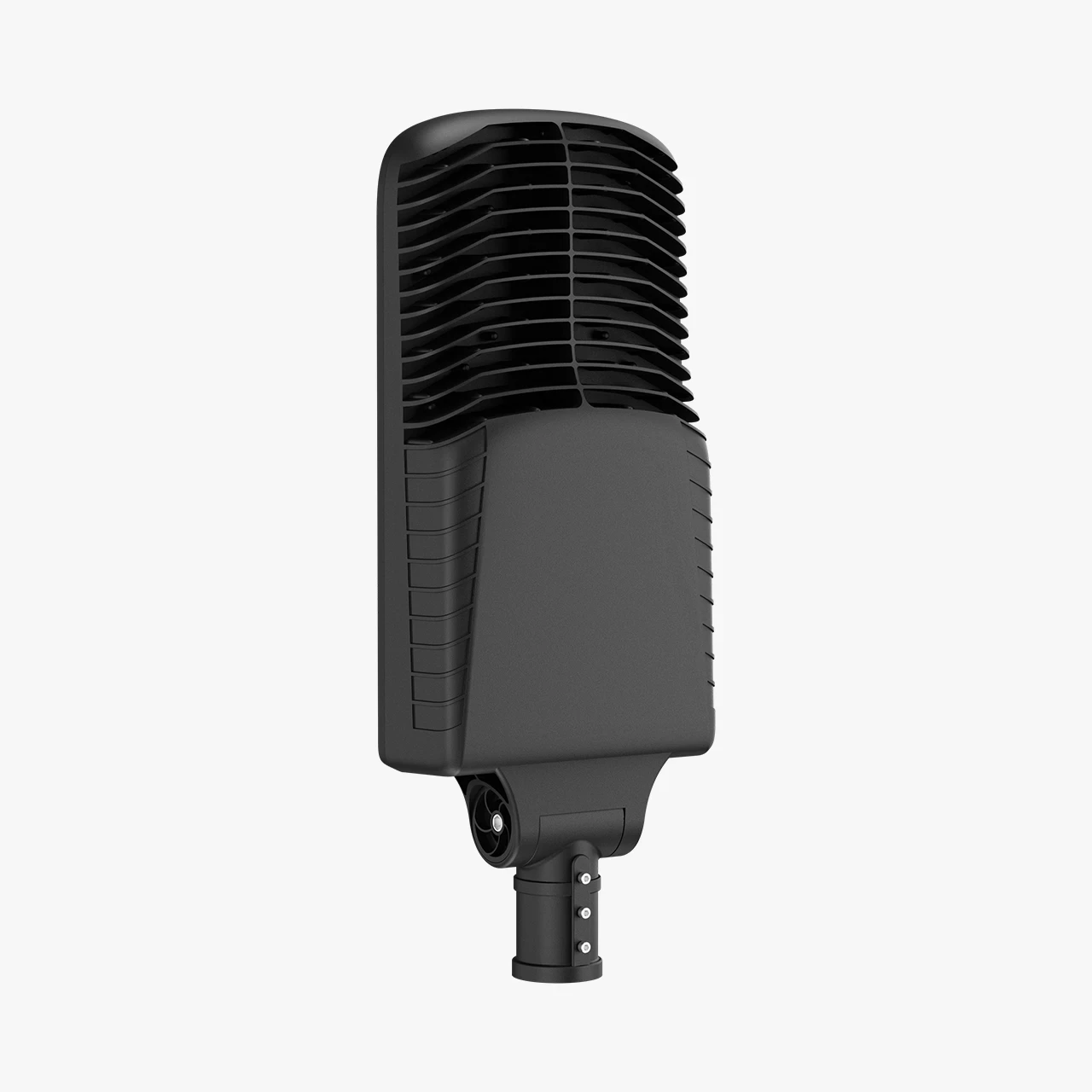

THOR — вид сзади

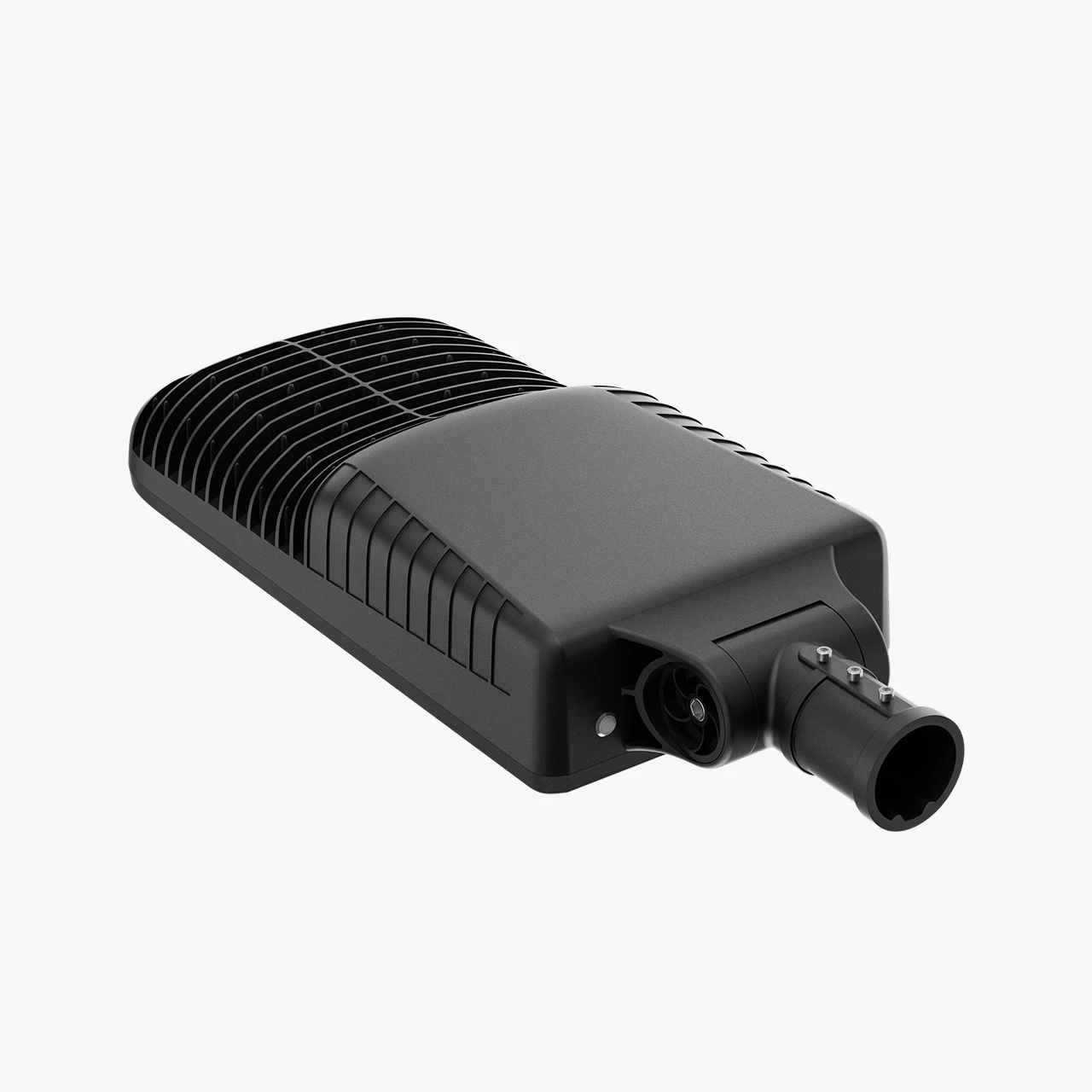

THOR — корпус и регулируемое крепление

Монтаж и подключение

Светильник устанавливается на совместимый кронштейн с посадочным диаметром 60 мм. Солнечную панель размещают без затенения и подключают через MC4 с соблюдением полярности. До подъёма на опору проверяют крепления, включение и выбранную программу. Угол светильника и ориентацию панели настраивают раздельно.

Дополнительные возможности

Паспорт предусматривает гибридное исполнение с резервным питанием 85–240 В AC и системы дистанционного мониторинга IoT. Это отдельные опции, требующие соответствующих модулей и согласования комплектации. Вертикальные солнечные модули также выбираются отдельно; их параметры нельзя автоматически переносить на обычную плоскую панель.

Обслуживание

Регулярно очищайте солнечную панель от пыли и загрязнений, проверяйте затенение, состояние кабелей и креплений. При сокращении времени работы проверьте заряд и программу освещения. Замена аккумулятора выполняется с сохранением его типа, напряжения и совместимости с контроллером.

Уточнения к характеристикам

Для T10 паспорт указывает 17 000 лм, страница — 16 800 лм. Размер по паспорту 792 × 310 × 116 мм, на странице — 800 × 310 × 116 мм. Основная таблица использует паспортные данные.

В таблице страницы панели указаны как 200–260 Вт и 260–300 Вт при 36 В; в примерах паспорта — 200 и 240 Вт. Эти варианты не следует смешивать без расчёта и подтверждения контроллера. На странице датчик помечен N/G; наличие датчика в базовой поставке не заявлено.

Описание страницы приводит режим 6 часов на полной мощности и 6 часов на 50%, а общий FAQ и паспорт показывают другие программы. Программы ниже приведены по паспорту; фактическую прошивку и настройки следует согласовать.

В паспортах указан CRI Ra ≥ 70 и варианты 3000 / 4000 / 5000 / 6000 К, на страницах — CRI > 79 и диапазон 2700–6500 К. В таблице приведены паспортные значения; цветовую температуру выбирают при заказе. Температура светового блока, аккумулятора и контроллера указана раздельно и не означает одинаковый допустимый диапазон зарядки всей системы.

Гарантия

Гарантия — 1 год.
