Вертикальный солнечный модуль HeXagon Q140 / Q200
HeXagon — вертикальные солнечные модули 140 / 200 Вт для установки на опорах. Монокристаллические солнечные элементы и модульная конструкция. Для автономного освещения и оборудования. Гарантия — 1 год.
- Максимальная мощность Pmax: 140 Вт / 200 Вт
- Напряжение в точке максимальной мощности Vmp: 18 / 36 В / 18 / 36 В
- Ток Imp для исполнений 18 / 36 В: 7,78 / 3,88 А / 11,1 / 5,56 А
- Размеры модуля: 1560 × 228 × 200 мм / 2060 × 228 × 200 мм
- Солнечные элементы: Монокристаллические / Монокристаллические
- КПД солнечных элементов: 22,5% / 22,5%
- Количество граней с панелями: 6 / 6
- Материал профиля: НПВХ (UPVC) и алюминий / НПВХ (UPVC) и алюминий
- Кабель и разъёмы: 2,5 мм², MC4 / 2,5 мм², MC4
- Рабочая температура: −30…+70 °C / −30…+70 °C
- Степень защиты: IP65 / IP65
- Масса нетто / брутто: 21,5 / 22,8 кг / 25,3 / 27,8 кг
- Гарантия: 1 год / 1 год
Вертикальный солнечный модуль HeXagon Q140 / Q200
HeXagon — шестигранные солнечные модули мощностью 140 и 200 Вт для установки вокруг опоры. Шесть узких монокристаллических панелей образуют компактную конструкцию, которая служит источником энергии для автономного освещения, видеонаблюдения и дорожного оборудования.
Модельный ряд

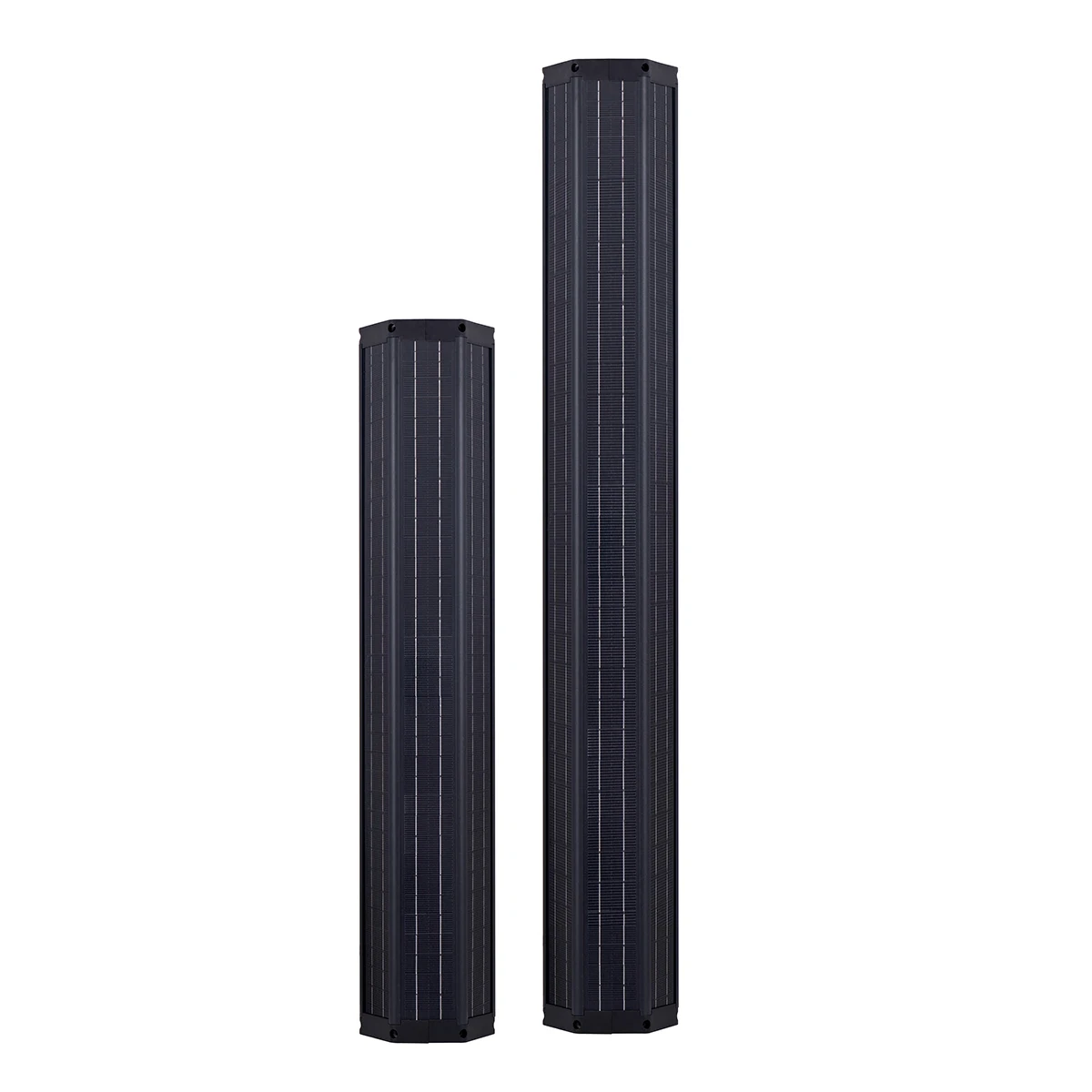

HeXagon Q140 и Q200 — модельный ряд
Технические характеристики
| Модель | Q140 | Q200 |
|---|---|---|
| Максимальная мощность Pmax | 140 Вт | 200 Вт |
| Напряжение в точке максимальной мощности Vmp | 18 / 36 В | 18 / 36 В |
| Ток Imp для исполнений 18 / 36 В | 7,78 / 3,88 А | 11,1 / 5,56 А |
| Размеры модуля | 1560 × 228 × 200 мм | 2060 × 228 × 200 мм |
| Солнечные элементы | Монокристаллические | Монокристаллические |
| КПД солнечных элементов | 22,5% | 22,5% |
| Количество граней с панелями | 6 | 6 |
| Материал профиля | НПВХ (UPVC) и алюминий | НПВХ (UPVC) и алюминий |
| Кабель и разъёмы | 2,5 мм², MC4 | 2,5 мм², MC4 |
| Рабочая температура | −30…+70 °C | −30…+70 °C |
| Степень защиты | IP65 | IP65 |
| Масса нетто / брутто | 21,5 / 22,8 кг | 25,3 / 27,8 кг |
| Гарантия | 1 год | 1 год |
Конструкция
Конструкция состоит из основного и дополнительного полумодулей. Основной полумодуль оснащён двумя парами разъёмов MC4, дополнительный — одной. Разъёмное исполнение позволяет разместить солнечные панели вокруг новой или существующей опоры. Шесть узких панелей внутри модуля соединены параллельно.
Ключевые компоненты и преимущества
 Подбор под опоруМодуль подбирается под форму и размеры стойки. Это позволяет использовать солнечное питание в новых проектах и при модернизации существующих опор. |  Вертикальное расположениеПанели размещены вдоль опоры. Вертикальная поверхность меньше подвержена накоплению снега, чем горизонтально расположенная панель. |  Панели вокруг опорыФотоэлектрические элементы обращены в разные стороны. В течение дня освещаются разные участки модуля; выработка зависит от солнца и затенения. |
 Удобство обслуживанияВертикальное размещение уменьшает накопление пыли и песка. Состояние поверхности и креплений проверяют при плановом обслуживании. |  Модульная системаНесколько модулей можно объединить для питания оборудования большей мощности. Их количество и электрическая схема подбираются под задачу. |  Аккуратный внешний видСолнечный модуль повторяет вертикальную форму опоры и вписывается в архитектуру улиц, парков и общественных пространств. |
Внешний вид и применение

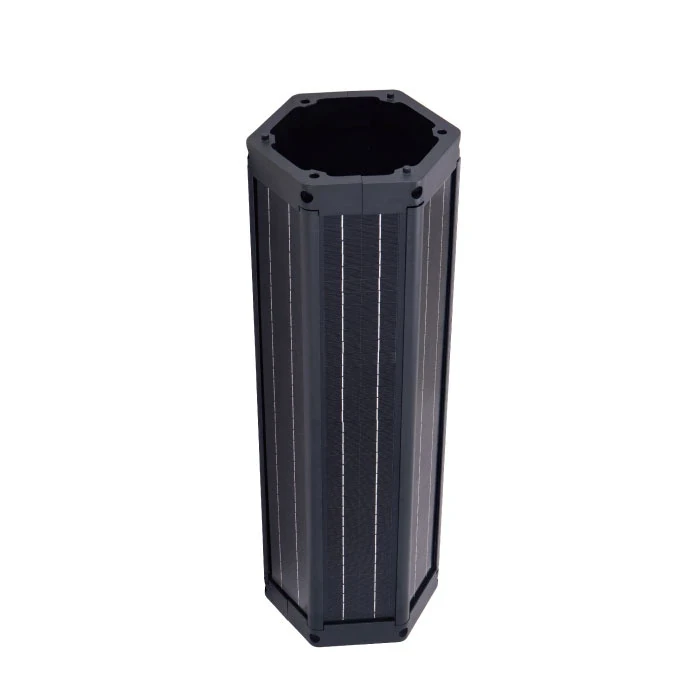

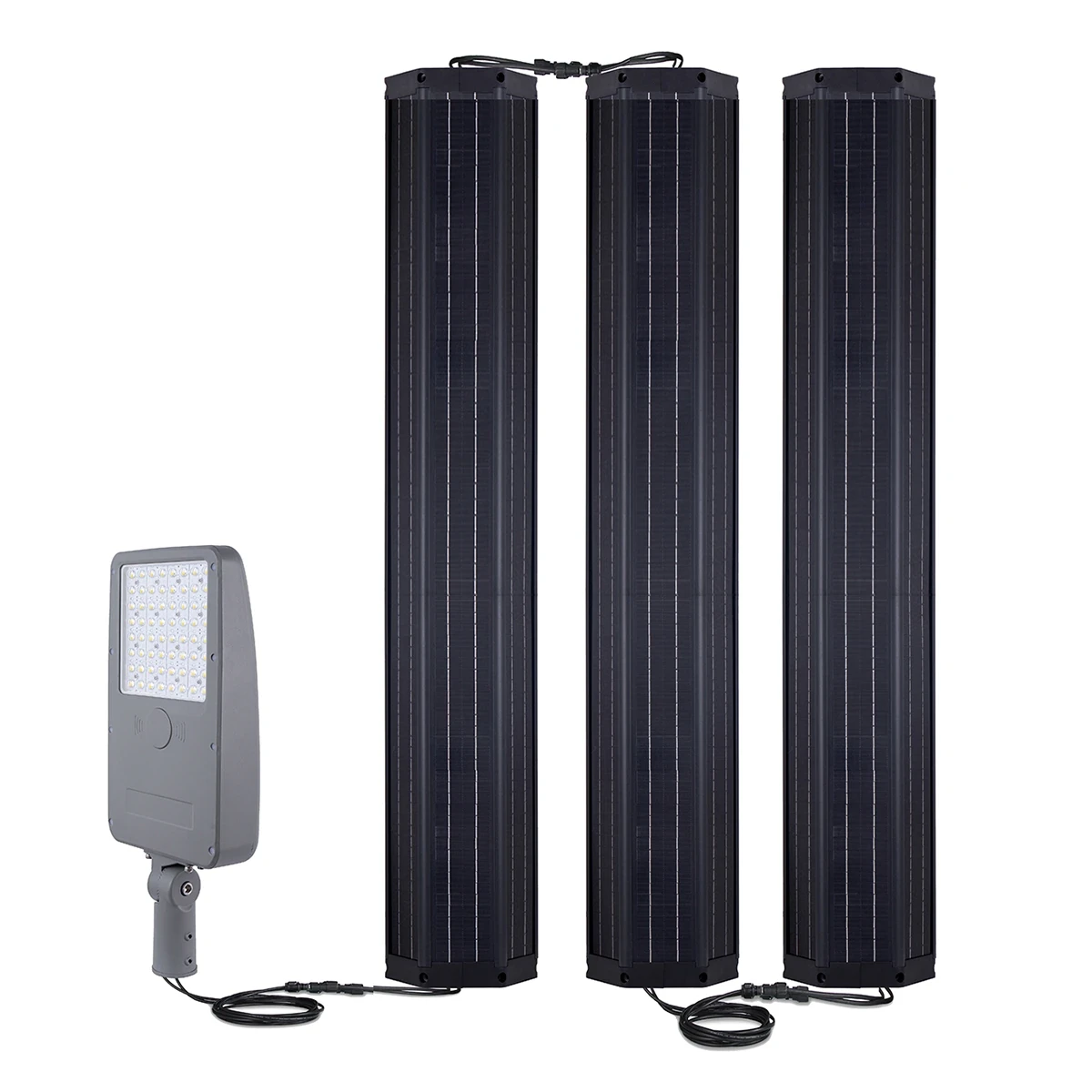

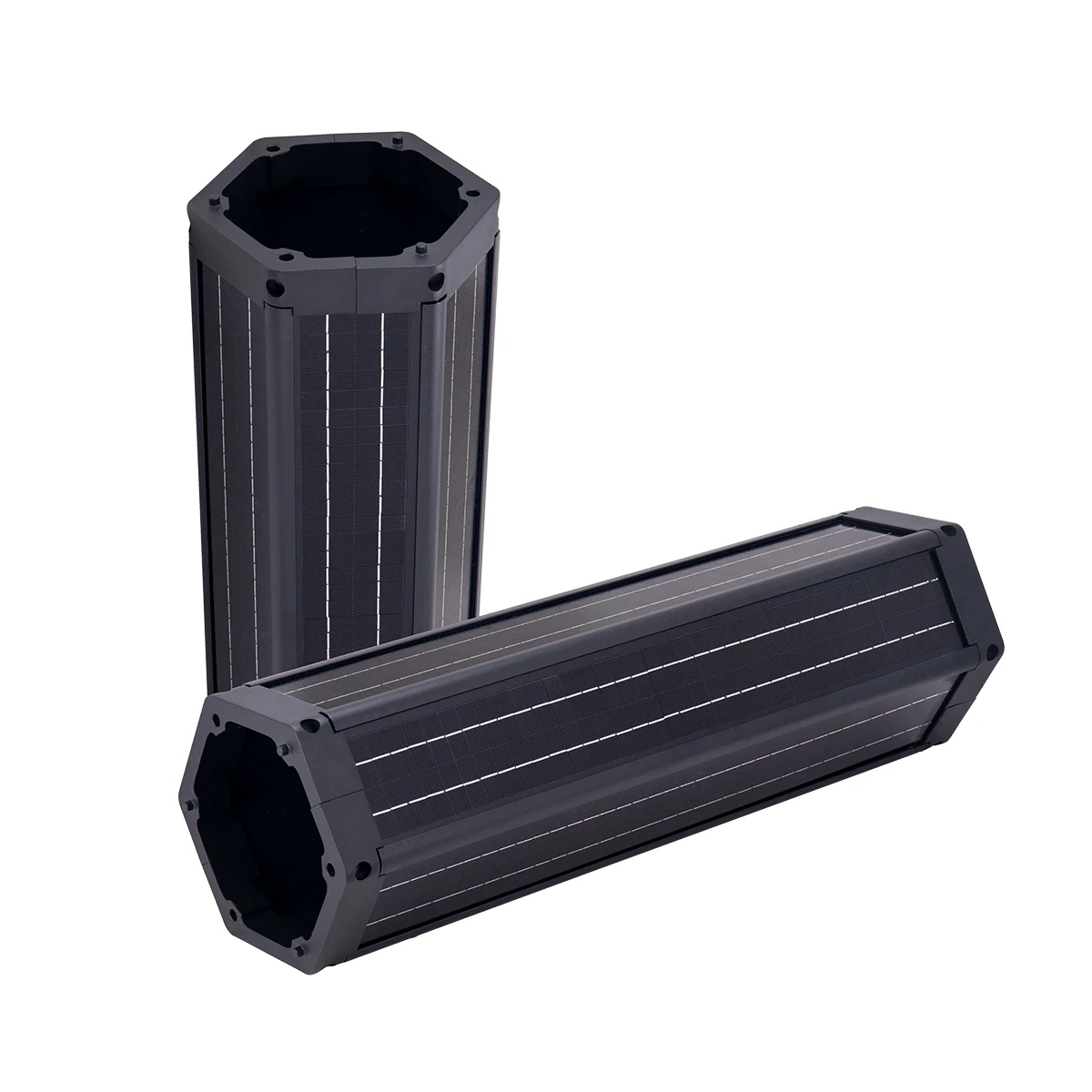

 HeXagon — общий вид модулей |  HeXagon — пример системы автономного освещения |  HeXagon — вертикальная установка |

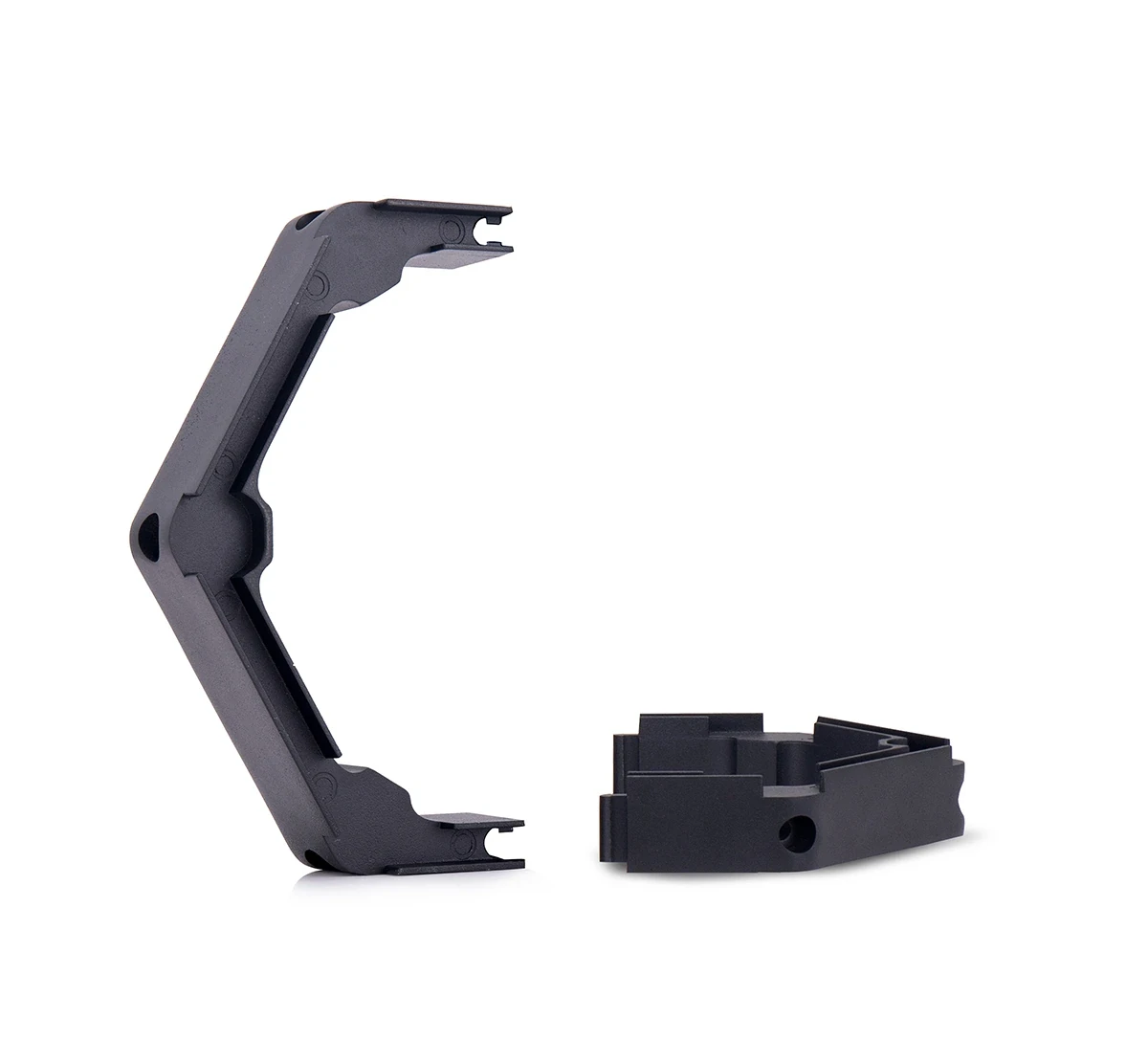

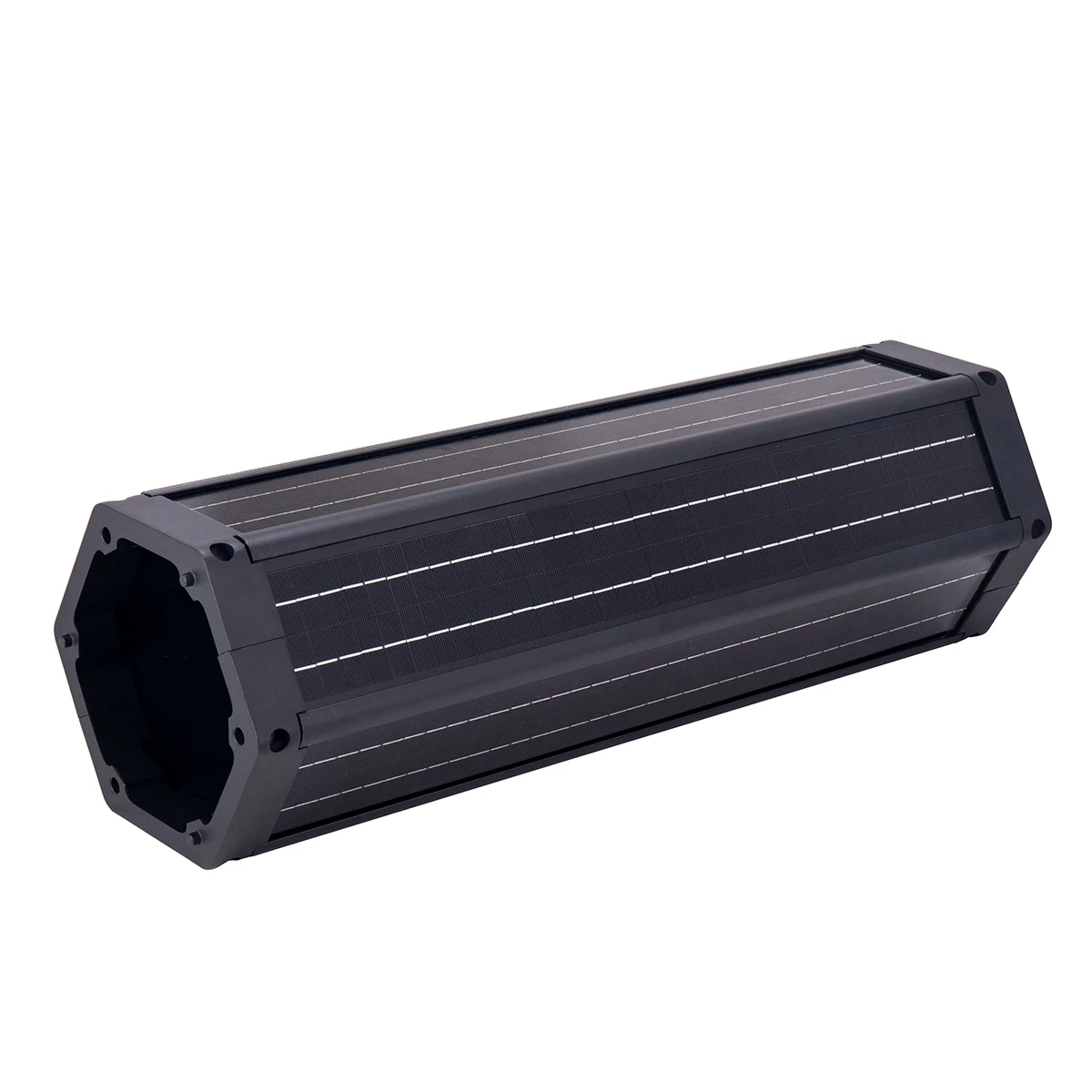

 HeXagon — шестигранный корпус |  HeXagon — элементы разъёмной конструкции |
Автономные уличные и парковые светильники, камеры видеонаблюдения, дорожные знаки, сигнальное оборудование и другие устройства, устанавливаемые на опорах.
Монтаж и подключение
Подберите монтажные элементы под форму и размеры опоры. Закрепите полумодули вокруг стойки и соедините их штатными разъёмами. Несколько модулей можно объединить в одну систему; схему соединения выбирают по допустимому напряжению и току контроллера. Суммарную установленную мощность определяет количество выбранных модулей.
Комплектация
Состав поставки согласуется для проекта. Опора, светильник, аккумулятор, контроллер и дополнительное оборудование подбираются отдельно. Изображения готовых систем показывают варианты применения солнечного модуля.
Эксплуатация
Размещайте модуль на открытом участке с минимальным затенением. Периодически очищайте поверхность, осматривайте кабели, разъёмы и крепления. Для автономной работы оборудования необходима совместимая система накопления и управления энергией. Фактическая выработка зависит от сезона, погоды и условий установки.
Гарантия
Гарантия — 1 год.
Вопросы и ответы
Что входит в эту серию?
Доступные исполнения: Q140, Q200. Их мощность и размеры приведены в таблице.
Можно ли установить несколько модулей на одну опору?
Да, модульная конструкция допускает совместное использование. Количество, крепления и схему подключения подбирают по допустимым нагрузкам и характеристикам контроллера.
Входит ли аккумулятор в солнечный модуль?
Аккумулятор и контроллер являются отдельными компонентами системы и подбираются под энергопотребление оборудования.
Для какого оборудования подходит модуль?
Автономные уличные и парковые светильники, камеры видеонаблюдения, дорожные знаки, сигнальное оборудование и другие устройства, устанавливаемые на опорах.
