Цилиндрический солнечный модуль SolarWrap S80 / S100 / S140
SolarWrap — вертикальные солнечные модули 80 / 100 / 140 Вт для установки на опорах. Солнечные элементы SUNPOWER, закалённое стекло. Для автономного освещения и оборудования. Гарантия — 1 год.
- Максимальная мощность Pmax: 80 Вт / 100 Вт / 140 Вт
- Напряжение Vmp — варианты исполнения: 6 / 9 В / 6 / 9 В / 9 В
- Ток Imp — соответственно Vmp: 13,3 / 8,9 А / 16,6 / 11,1 А / 15,56 А
- Размеры: диаметр × высота: 160 × 1040 мм / 190 × 1040 мм / 240 × 1040 мм
- Максимальный диаметр опоры: 90 мм / 130 мм / 180 мм
- Солнечные элементы: SUNPOWER / SUNPOWER / SUNPOWER
- КПД солнечных элементов: Более 22,5% / Более 22,5% / Более 22,5%
- Защитный материал: Закалённое стекло / Закалённое стекло / Закалённое стекло
- Разъёмы: MC4 / MC4 / MC4
- Рабочая температура: −20…+70 °C / −20…+70 °C / −20…+70 °C
- Масса нетто: 7,5 кг / 9,5 кг / 10,8 кг
- Гарантия: 1 год / 1 год / 1 год
Цилиндрический солнечный модуль SolarWrap S80 / S100 / S140
SolarWrap — цилиндрические солнечные модули мощностью 80, 100 и 140 Вт для установки вокруг опоры. Элементы SUNPOWER защищены закалённым стеклом. Круглая форма позволяет разместить источник солнечной энергии вдоль стойки, сохраняя компактный внешний вид системы освещения или видеонаблюдения.
Модельный ряд
SolarWrap S80 — 80 Вт |

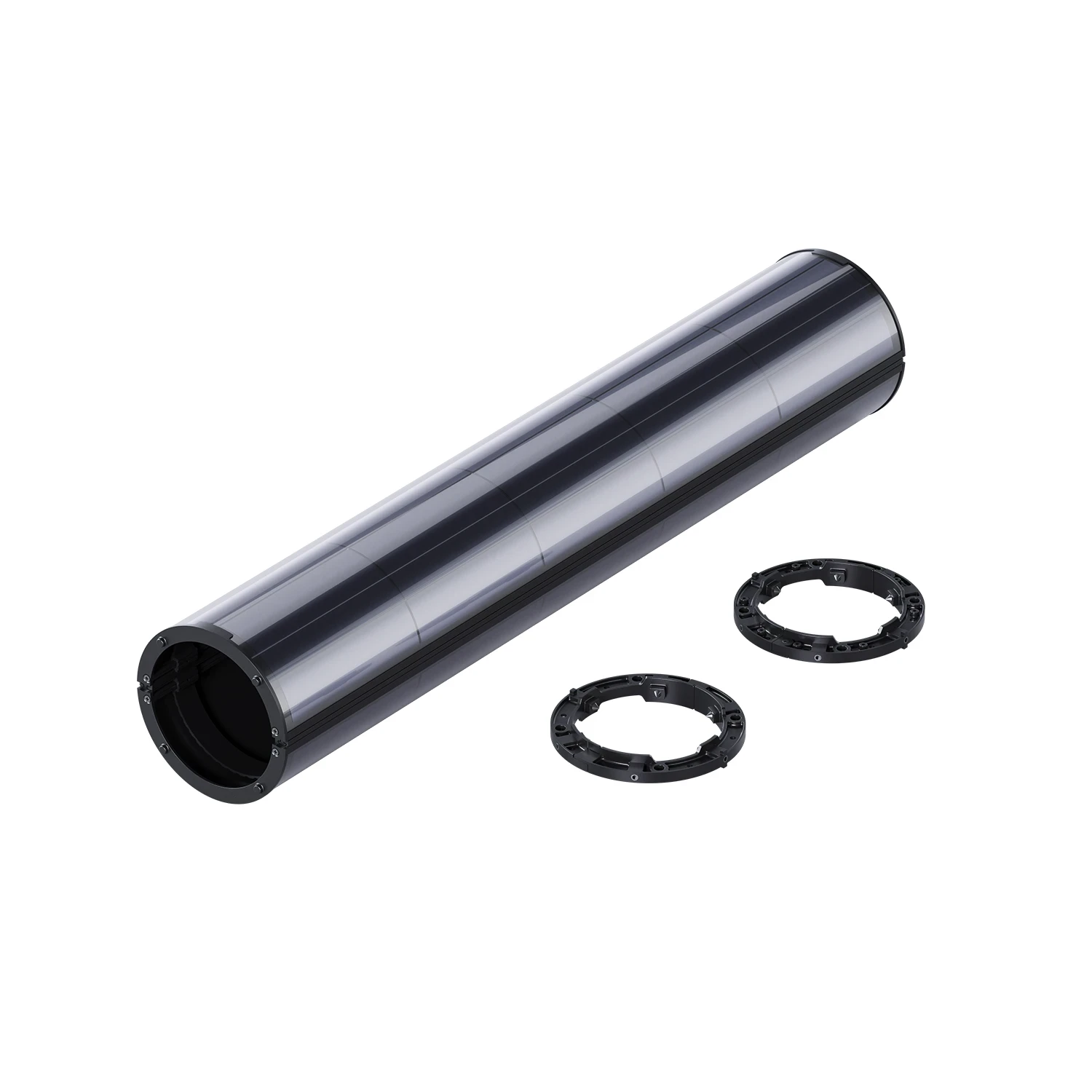

SolarWrap S100 — 100 Вт |
SolarWrap S140 — 140 Вт |
Технические характеристики
| Модель | S80 | S100 | S140 |
|---|---|---|---|
| Максимальная мощность Pmax | 80 Вт | 100 Вт | 140 Вт |
| Напряжение Vmp — варианты исполнения | 6 / 9 В | 6 / 9 В | 9 В |
| Ток Imp — соответственно Vmp | 13,3 / 8,9 А | 16,6 / 11,1 А | 15,56 А |
| Размеры: диаметр × высота | 160 × 1040 мм | 190 × 1040 мм | 240 × 1040 мм |
| Максимальный диаметр опоры | 90 мм | 130 мм | 180 мм |
| Солнечные элементы | SUNPOWER | SUNPOWER | SUNPOWER |
| КПД солнечных элементов | Более 22,5% | Более 22,5% | Более 22,5% |
| Защитный материал | Закалённое стекло | Закалённое стекло | Закалённое стекло |
| Разъёмы | MC4 | MC4 | MC4 |
| Рабочая температура | −20…+70 °C | −20…+70 °C | −20…+70 °C |
| Масса нетто | 7,5 кг | 9,5 кг | 10,8 кг |
| Гарантия | 1 год | 1 год | 1 год |
Конструкция

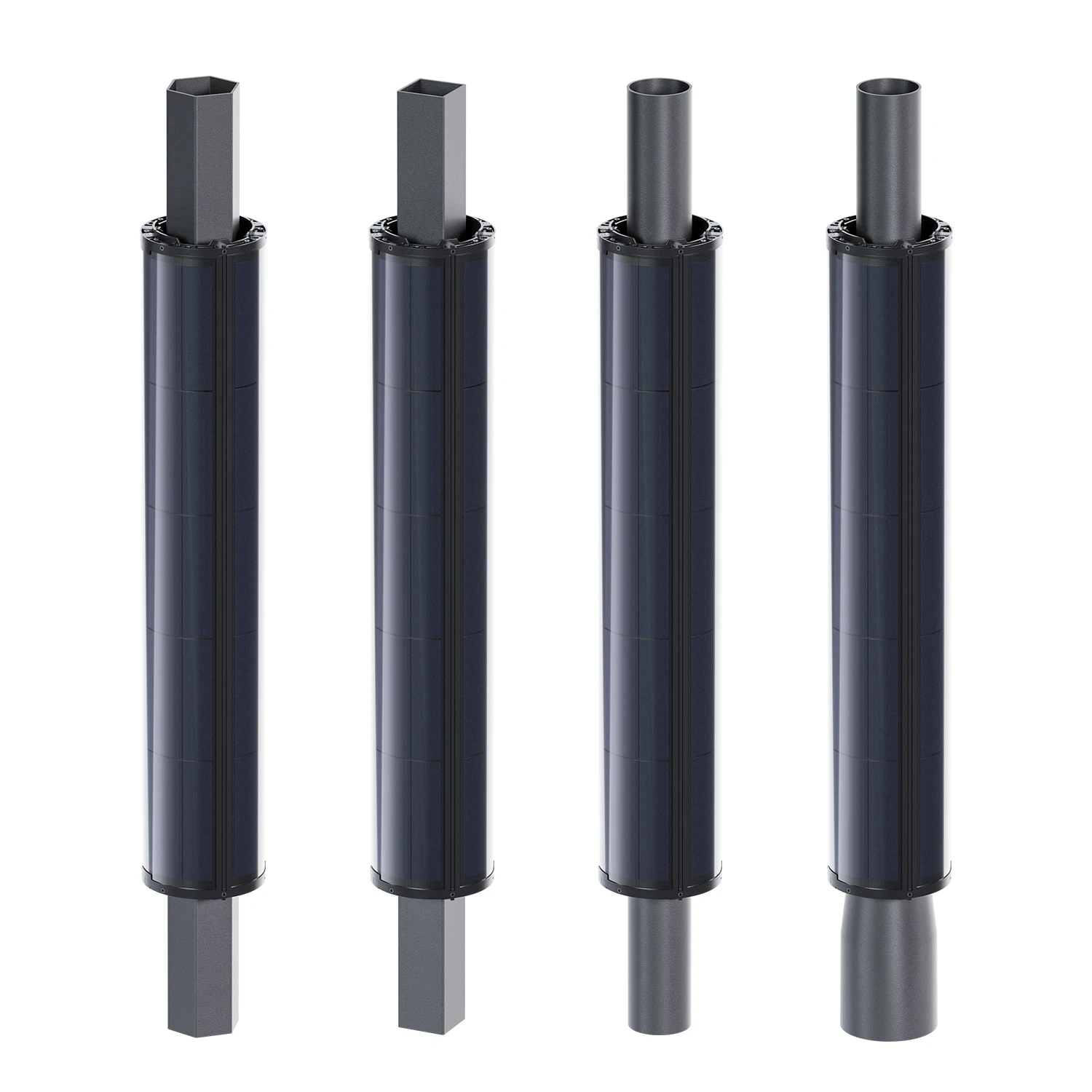

Фотоэлектрические элементы размещены по окружности модуля и закрыты закалённым стеклом. Для каждой модели предусмотрен свой предельный диаметр опоры. Цилиндрическая конструкция подходит для круглых, гранёных и конических стоек при соблюдении монтажных размеров.
Ключевые компоненты и преимущества
Подбор под опоруМодуль подбирается под форму и размеры стойки. Это позволяет использовать солнечное питание в новых проектах и при модернизации существующих опор. |
Вертикальное расположениеПанели размещены вдоль опоры. Вертикальная поверхность меньше подвержена накоплению снега, чем горизонтально расположенная панель. |
Панели вокруг опорыФотоэлектрические элементы обращены в разные стороны. В течение дня освещаются разные участки модуля; выработка зависит от солнца и затенения. |
Удобство обслуживанияВертикальное размещение уменьшает накопление пыли и песка. Состояние поверхности и креплений проверяют при плановом обслуживании. |
Модульная системаНесколько модулей можно объединить для питания оборудования большей мощности. Их количество и электрическая схема подбираются под задачу. |
Аккуратный внешний видСолнечный модуль повторяет вертикальную форму опоры и вписывается в архитектуру улиц, парков и общественных пространств. |
Внешний вид и применение

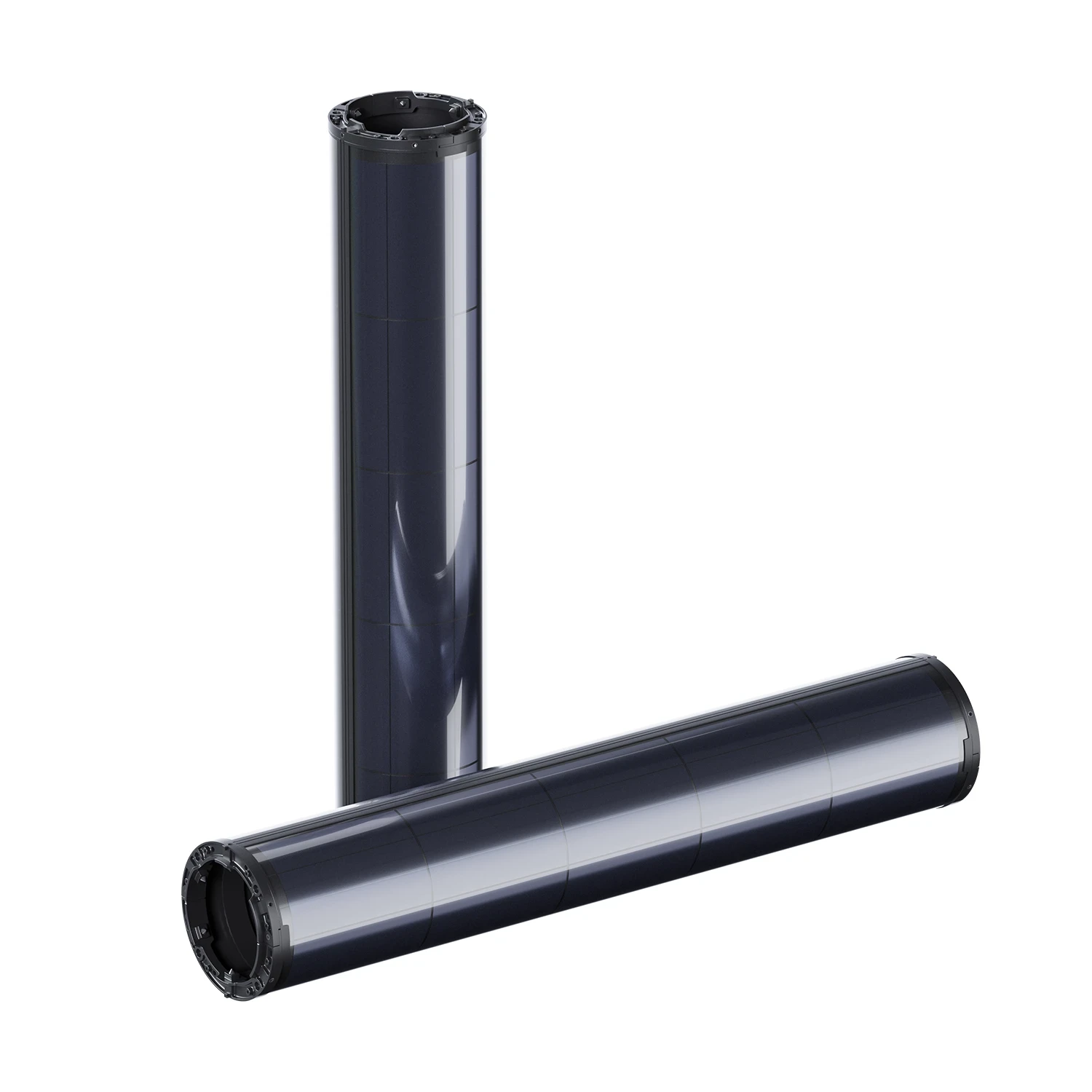

SolarWrap — цилиндрический модуль |

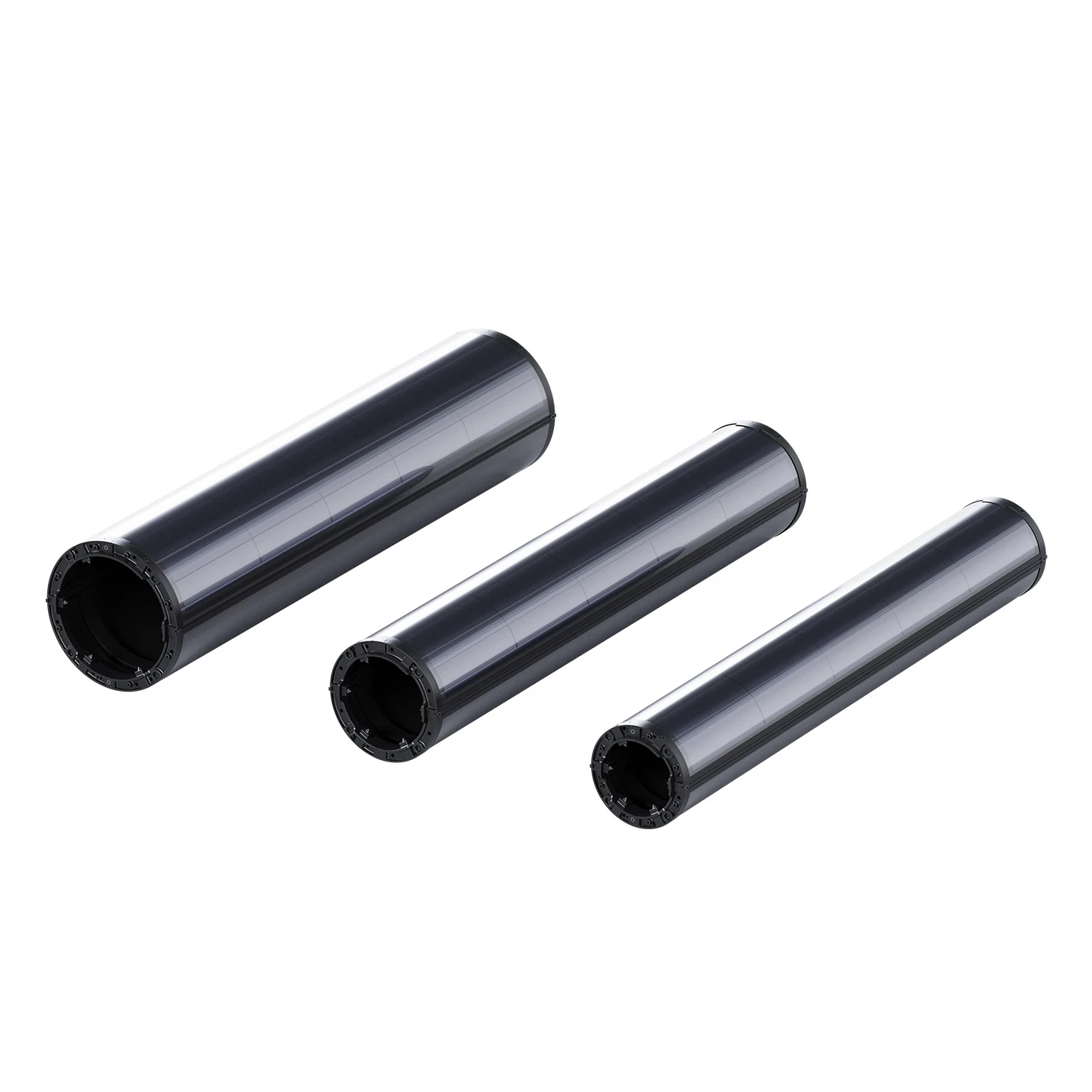

SolarWrap — варианты диаметра |

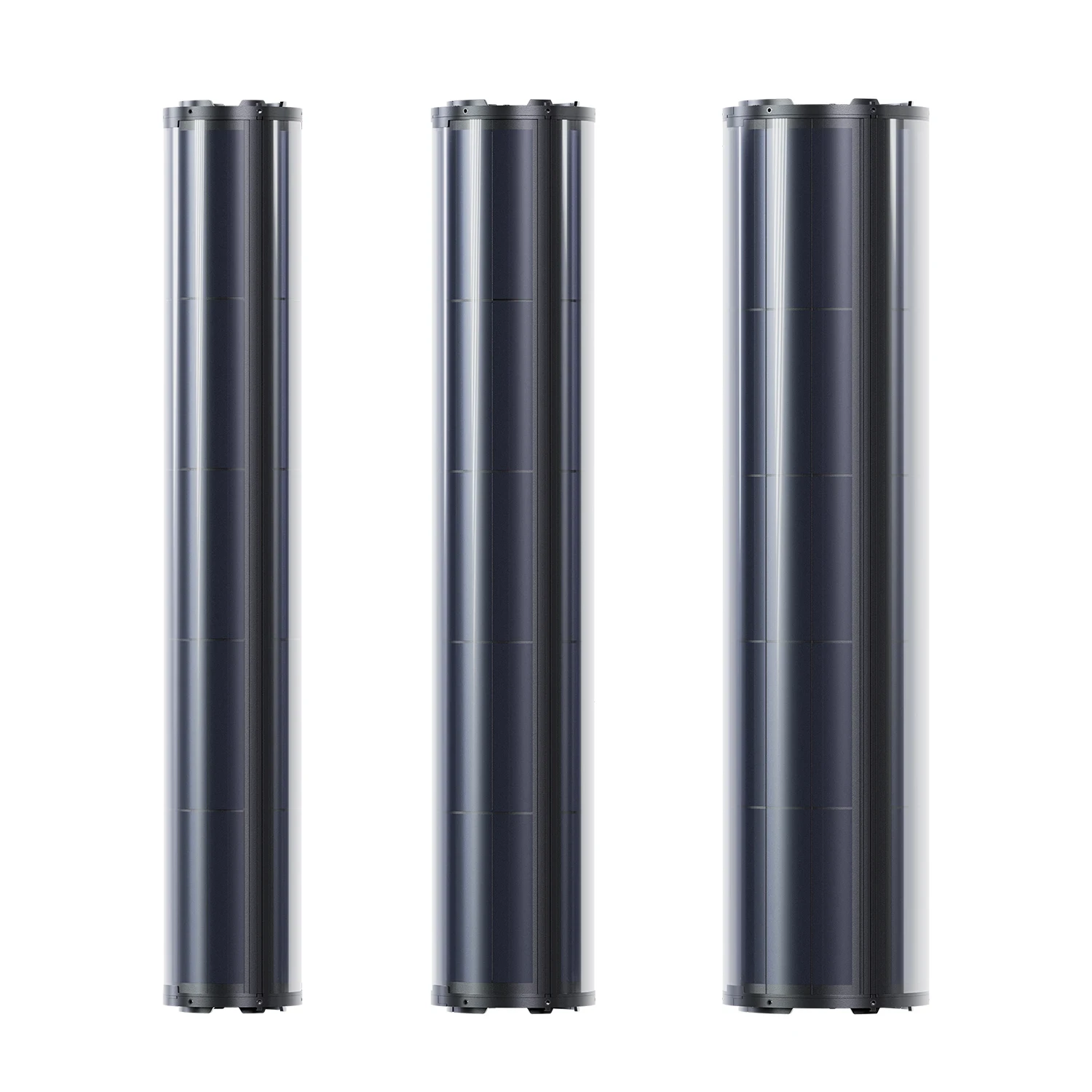

SolarWrap — внешний вид серии |
SolarWrap — монтаж на опорах
Солнечные световые опоры, автономные камеры, дорожные указатели и сигнальное оборудование. Модули также подходят для модернизации существующих опор с переводом оборудования на солнечное питание.
Монтаж и подключение

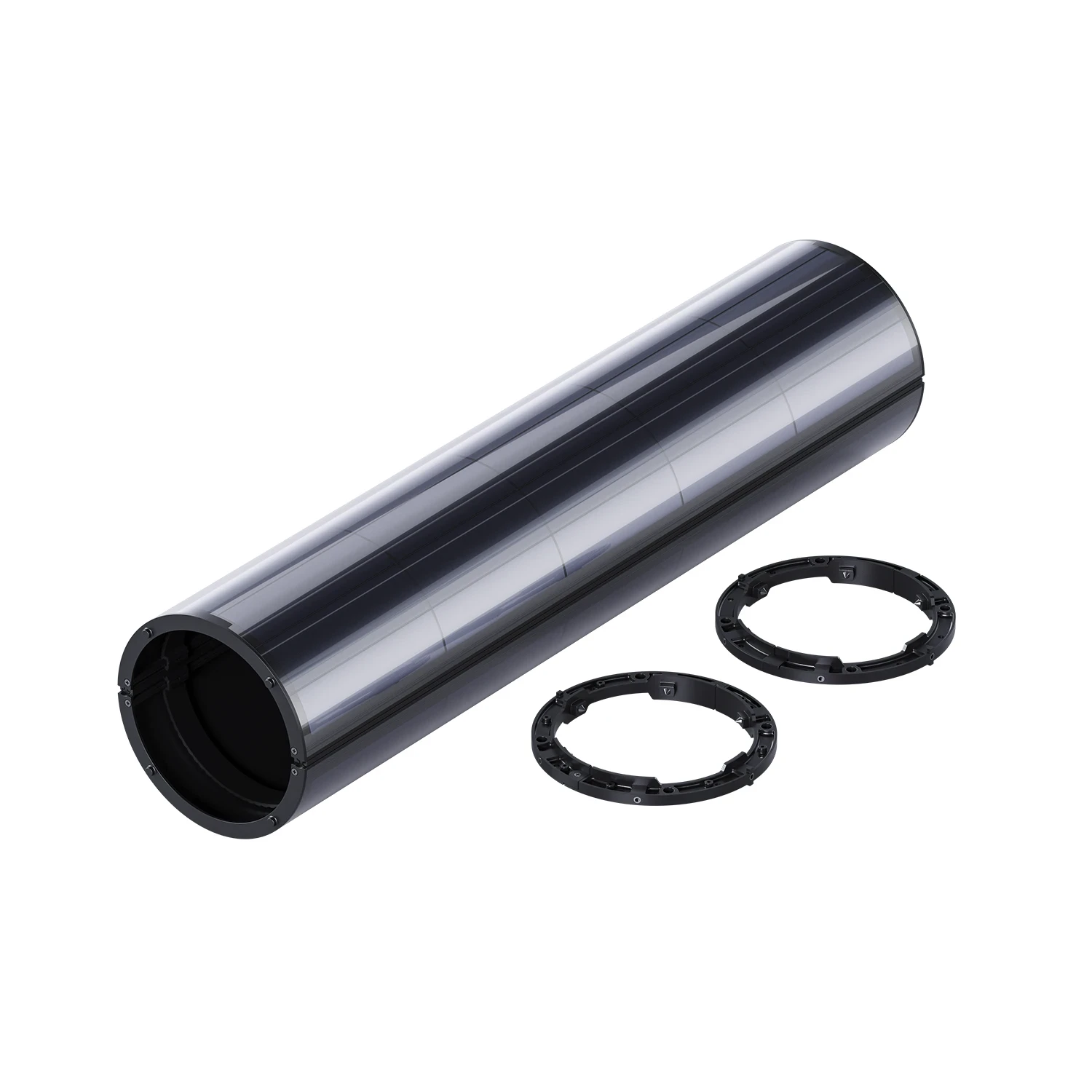

Выберите модуль по диаметру стойки и требуемой мощности. Для установки применяются совместимые монтажные кольца и крепления. На одной опоре можно разместить несколько модулей. Исполнение по напряжению и схему электрического соединения согласуют с контроллером заряда и аккумуляторной системой.
Комплектация
Состав поставки согласуется для проекта. Опора, светильник, аккумулятор, контроллер и дополнительное оборудование подбираются отдельно. Изображения готовых систем показывают варианты применения солнечного модуля.
Эксплуатация
Размещайте модуль на открытом участке с минимальным затенением. Периодически очищайте поверхность, осматривайте кабели, разъёмы и крепления. Для автономной работы оборудования необходима совместимая система накопления и управления энергией. Фактическая выработка зависит от сезона, погоды и условий установки.
Гарантия
Гарантия — 1 год.
Вопросы и ответы
Что входит в эту серию?
Доступные исполнения: S80, S100, S140. Их мощность и размеры приведены в таблице.
Можно ли установить несколько модулей на одну опору?
Да, модульная конструкция допускает совместное использование. Количество, крепления и схему подключения подбирают по допустимым нагрузкам и характеристикам контроллера.
Входит ли аккумулятор в солнечный модуль?
Аккумулятор и контроллер являются отдельными компонентами системы и подбираются под энергопотребление оборудования.
Для какого оборудования подходит модуль?
Солнечные световые опоры, автономные камеры, дорожные указатели и сигнальное оборудование. Модули также подходят для модернизации существующих опор с переводом оборудования на солнечное питание.
